無勵磁調壓電力變壓器改為有載調壓成熟可行的技術介紹

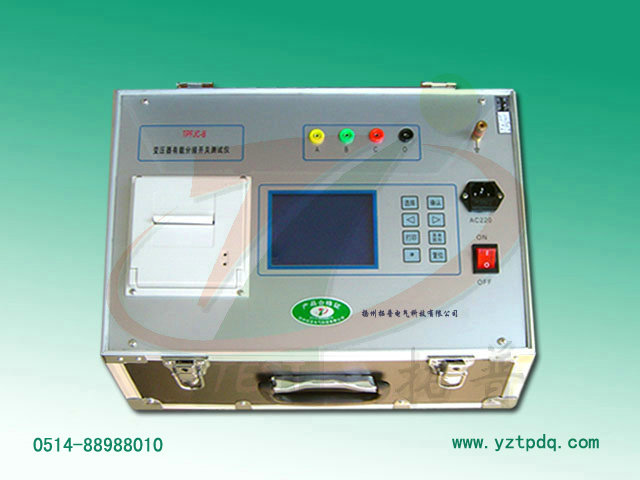

當前，我國電網運行中的變壓器仍有數量不少是20世紀90年代前生產的“7”型無勵磁調壓變壓器（簡稱無載調壓變壓器，下同），這些設備雖然主要技術經濟指標和安全因素均還可以，但調壓性能已不能適應當今電力工業的發展和供電電壓質量更高的技術要求。為了充分挖掘這一龐大的社會資源，走內涵技術改造的發展路線，通過多年實踐，專業生產變壓器有載分接開關測試儀廠家拓普電氣為您總結出以下兩種比較成熟和可行的改造方式。
徹底改造方式在原變壓器鐵心直徑及窗口尺寸不變的情況下，應用近年國內外先進技術，如：①線圈采用折流板設計，能實現在自冷或風冷變壓器內部導線導向冷卻方式，消除了冷卻油道死油區，縮小了冷卻油道尺寸，還能降低線圈對油溫升。②線圈絕緣墊塊采用加密預壓、倒圓角磨邊、恒壓干燥等先進的新工藝，提高了墊塊絕緣強度，進而有可能縮小線段油道距離，增加段間電容量，最終達到降低線圈進線端線段電位梯度，提高了變壓器的耐雷水平。③在主絕緣結構方面采用了硬紙筒，瓦愣紙板油道設計，變壓器絕緣后期處理工藝上采用了真空干燥、真空進油、絕緣油真空脫氣等，顯著提高了變壓器整體絕緣水平。
綜合采用了以上先進設計和工藝后，有效地縮小了高低壓線圈軸向和幅向尺寸，在原鐵心窗口內能空出調壓線圈的位置。再在變壓器整體設計時，適當?shù)亟档丸F心磁通密度和線圈導線電流密度，重繞高低壓線圈和增加專用調壓線圈。油箱外殼僅在A相端直線部分加長600780mm，以便安裝有載調壓開關（后面尺寸是采用組合型有載調壓開關時選用）。油箱其他附件的安裝尺寸可基本保持不變。高低壓絕緣套管、冷卻系統等附件經大修試驗合格，均可繼續使用（增容改造時需適當增加冷卻器數量）。
經上述技術改造后，原生產于20世紀80年代期間屬于“7”型國產無載調壓變壓器（包括三線圈），不僅不會減小容量，甚至還可以普遍增加一個容量等級，改造成為“8”型有載調壓變壓器。至于20世紀90年代初生產的“7”型無載調壓變壓器，因已部分采用了新工藝新技術，只能在同容量等級改為“8”型有載調壓變壓器。改造后變壓器除了鐵心、油箱及附件外，內部線圈及絕緣結構全部更新，故完工后均按國家標準規定的新制造變壓器要求做全部出廠試驗項目。其主要經濟技術指標均優于“8”型標準，部分指標（如空載損耗！達到或優于“9”型要求。改造后的調壓范圍一般為％110±8）x1.25%kV%個別為％110±8）x1.5%kV）。
對于20世紀80年代開始引進國外的無載調壓變壓器和90年代中后期（國產“8型和”9“型無載調壓變壓器），因制造時已經大部分或全部采用了上述先進的設計和工藝，內部鐵心窗口已無潛力可挖。220kV無載調壓變壓器內部結構改造工程浩大，不宜采取徹底改造的方式，但可采用下述主、調分體局部改造方式％中性點加裝有載調壓變壓器）進行有載調壓改造。
局部改造方式在現場吊罩（或吊心）將原無載調壓變壓器（簡稱主變壓器，下同）高壓中性線分相解開，用套管引出油箱體外，再與工廠專門設計制造的中性點有載調壓變壓器％簡稱調壓變壓器，下同）的調壓線圈串聯，調壓變的低壓（即勵磁）線圈與主變壓器并聯組合成為有載調壓變壓器組％簡稱變壓器組，下同），實現有載調壓運行。這樣既保留了原主變壓器無勵磁調壓的調壓范圍，又增加了調壓變的有載調壓功能。
該改造方式除大城市市區中心變電站受安裝場地限制不宜采用外，其他110，220kV變電站采用這種改造方式均無任何障礙。如能結合主變壓器定期大修工程進行，更可不增加檢修工期就能完成任務。
調壓變的主要技術參數選擇
1.1調壓范圍一般根據運行電壓波動幅度而定，但為了與標準一致，統一選用*8x1.25%%*10%）的調壓范圍。特殊情況也可采用*8x1.5%%*12%）的調壓范圍。
1.2額定電流和額定容量調壓變調壓線圈額定電流！n應略大于或等于主變壓器高壓側線圈額定電流！1N，避免因調壓變影響主變壓器額定出力，調壓變實際所需容量為：壓器高壓側額定容量。按國家標準系列容量等級中選擇接近或大于實際所需容量為調壓變的額定容量（Sn）。即：Sn"S.主變壓器與調壓變壓器容量配合百分比。
1.3接線組別調壓變的勵磁線圈是為建立其主磁通所需，為接線方便，其電壓取自主變壓器低壓側，為了調壓變壓器線圈電壓與主變壓器高壓側相位一致，調壓變勵磁線圈接線組別也應與主變壓器相同。
1.4絕緣水平調壓變的絕緣水平只要能滿足主變壓器中性點半絕緣水平要求即可，過去國產110 kV變壓器中性點半絕緣水平為35kV（現改為40kV），新頒布的變壓器國家標準，中性點接地運行方式的220 kV變壓器中性點絕緣水平也只要求35kV，故對調壓變的絕緣水平均按40kV設計。
1.5過電壓保護有載變壓器組雖然電器接線上與普通的有載調壓電力變壓器沒有區別，但由于主變壓器、調壓變采用了分體結構，各自單獨的電磁系統，兩者之間沒有磁場費合聯系，不存在電磁感應過電壓，靜電電容感應過電壓也因沒有直接的電容耦合聯系，當沖擊過電壓作用于主變壓器高壓線圈端部時，其電磁波只能從一個線圈向另一個線圈的方式多次傳遞，才能達到調壓變調壓線圈上來，這樣其過電壓幅值就必然會下降至可忽略不計的程度。但為防止主變壓器高壓線圈末端自由振蕩過電壓對主變壓器及調壓變的危害，在主變壓器、調壓變之間連線上，可以分相安裝相應電壓等級的避雷器保護。但調壓變已有足夠的絕緣水平（40kV），且調壓線圈級間又有較大縱向電容，也可以在常規中性點接地開關前安裝避雷器保護，但要取消原先的放電間隙，以防間隙放電時產生高頻過電壓而使主變壓器及調壓變縱絕緣擊穿。
另外，不論有載調壓變壓器組容量多大，電壓等級多高，其中采用的有載調壓開關只要常規技術參數符合要求，無需加裝電位連接電阻保護。因?yàn)橛休d調壓開關極性切換過渡瞬間的懸浮電壓是按下式計算：Vm為分接線圈全電壓；Cw為變壓器高壓線圈與調壓線圈之間的電容；E為調壓線圈與變壓器相壁之間的電容。
有載調壓變壓器組是屬于主、調分體結構，高壓線圈對調壓線圈之間的電容Cw=0，故上式前項為零，懸浮電壓可忽略不計。
經多年電力變壓器改造以及廣大用戶的反映，前述兩種大型無載調壓電力變壓器改造為有載調壓變壓器方式，在電網技術升級換代中起到了很好的作用。
徹底改造方式在原變壓器鐵心直徑及窗口尺寸不變的情況下，應用近年國內外先進技術，如：①線圈采用折流板設計，能實現在自冷或風冷變壓器內部導線導向冷卻方式，消除了冷卻油道死油區，縮小了冷卻油道尺寸，還能降低線圈對油溫升。②線圈絕緣墊塊采用加密預壓、倒圓角磨邊、恒壓干燥等先進的新工藝，提高了墊塊絕緣強度，進而有可能縮小線段油道距離，增加段間電容量，最終達到降低線圈進線端線段電位梯度，提高了變壓器的耐雷水平。③在主絕緣結構方面采用了硬紙筒，瓦愣紙板油道設計，變壓器絕緣后期處理工藝上采用了真空干燥、真空進油、絕緣油真空脫氣等，顯著提高了變壓器整體絕緣水平。
綜合采用了以上先進設計和工藝后，有效地縮小了高低壓線圈軸向和幅向尺寸，在原鐵心窗口內能空出調壓線圈的位置。再在變壓器整體設計時，適當?shù)亟档丸F心磁通密度和線圈導線電流密度，重繞高低壓線圈和增加專用調壓線圈。油箱外殼僅在A相端直線部分加長600780mm，以便安裝有載調壓開關（后面尺寸是采用組合型有載調壓開關時選用）。油箱其他附件的安裝尺寸可基本保持不變。高低壓絕緣套管、冷卻系統等附件經大修試驗合格，均可繼續使用（增容改造時需適當增加冷卻器數量）。
經上述技術改造后，原生產于20世紀80年代期間屬于“7”型國產無載調壓變壓器（包括三線圈），不僅不會減小容量，甚至還可以普遍增加一個容量等級，改造成為“8”型有載調壓變壓器。至于20世紀90年代初生產的“7”型無載調壓變壓器，因已部分采用了新工藝新技術，只能在同容量等級改為“8”型有載調壓變壓器。改造后變壓器除了鐵心、油箱及附件外，內部線圈及絕緣結構全部更新，故完工后均按國家標準規定的新制造變壓器要求做全部出廠試驗項目。其主要經濟技術指標均優于“8”型標準，部分指標（如空載損耗！達到或優于“9”型要求。改造后的調壓范圍一般為％110±8）x1.25%kV%個別為％110±8）x1.5%kV）。
對于20世紀80年代開始引進國外的無載調壓變壓器和90年代中后期（國產“8型和”9“型無載調壓變壓器），因制造時已經大部分或全部采用了上述先進的設計和工藝，內部鐵心窗口已無潛力可挖。220kV無載調壓變壓器內部結構改造工程浩大，不宜采取徹底改造的方式，但可采用下述主、調分體局部改造方式％中性點加裝有載調壓變壓器）進行有載調壓改造。
局部改造方式在現場吊罩（或吊心）將原無載調壓變壓器（簡稱主變壓器，下同）高壓中性線分相解開，用套管引出油箱體外，再與工廠專門設計制造的中性點有載調壓變壓器％簡稱調壓變壓器，下同）的調壓線圈串聯，調壓變的低壓（即勵磁）線圈與主變壓器并聯組合成為有載調壓變壓器組％簡稱變壓器組，下同），實現有載調壓運行。這樣既保留了原主變壓器無勵磁調壓的調壓范圍，又增加了調壓變的有載調壓功能。
該改造方式除大城市市區中心變電站受安裝場地限制不宜采用外，其他110，220kV變電站采用這種改造方式均無任何障礙。如能結合主變壓器定期大修工程進行，更可不增加檢修工期就能完成任務。
調壓變的主要技術參數選擇
1.1調壓范圍一般根據運行電壓波動幅度而定，但為了與標準一致，統一選用*8x1.25%%*10%）的調壓范圍。特殊情況也可采用*8x1.5%%*12%）的調壓范圍。
1.2額定電流和額定容量調壓變調壓線圈額定電流！n應略大于或等于主變壓器高壓側線圈額定電流！1N，避免因調壓變影響主變壓器額定出力，調壓變實際所需容量為：壓器高壓側額定容量。按國家標準系列容量等級中選擇接近或大于實際所需容量為調壓變的額定容量（Sn）。即：Sn"S.主變壓器與調壓變壓器容量配合百分比。
1.3接線組別調壓變的勵磁線圈是為建立其主磁通所需，為接線方便，其電壓取自主變壓器低壓側，為了調壓變壓器線圈電壓與主變壓器高壓側相位一致，調壓變勵磁線圈接線組別也應與主變壓器相同。
1.4絕緣水平調壓變的絕緣水平只要能滿足主變壓器中性點半絕緣水平要求即可，過去國產110 kV變壓器中性點半絕緣水平為35kV（現改為40kV），新頒布的變壓器國家標準，中性點接地運行方式的220 kV變壓器中性點絕緣水平也只要求35kV，故對調壓變的絕緣水平均按40kV設計。
1.5過電壓保護有載變壓器組雖然電器接線上與普通的有載調壓電力變壓器沒有區別，但由于主變壓器、調壓變采用了分體結構，各自單獨的電磁系統，兩者之間沒有磁場費合聯系，不存在電磁感應過電壓，靜電電容感應過電壓也因沒有直接的電容耦合聯系，當沖擊過電壓作用于主變壓器高壓線圈端部時，其電磁波只能從一個線圈向另一個線圈的方式多次傳遞，才能達到調壓變調壓線圈上來，這樣其過電壓幅值就必然會下降至可忽略不計的程度。但為防止主變壓器高壓線圈末端自由振蕩過電壓對主變壓器及調壓變的危害，在主變壓器、調壓變之間連線上，可以分相安裝相應電壓等級的避雷器保護。但調壓變已有足夠的絕緣水平（40kV），且調壓線圈級間又有較大縱向電容，也可以在常規中性點接地開關前安裝避雷器保護，但要取消原先的放電間隙，以防間隙放電時產生高頻過電壓而使主變壓器及調壓變縱絕緣擊穿。
另外，不論有載調壓變壓器組容量多大，電壓等級多高，其中采用的有載調壓開關只要常規技術參數符合要求，無需加裝電位連接電阻保護。因?yàn)橛休d調壓開關極性切換過渡瞬間的懸浮電壓是按下式計算：Vm為分接線圈全電壓；Cw為變壓器高壓線圈與調壓線圈之間的電容；E為調壓線圈與變壓器相壁之間的電容。
有載調壓變壓器組是屬于主、調分體結構，高壓線圈對調壓線圈之間的電容Cw=0，故上式前項為零，懸浮電壓可忽略不計。
經多年電力變壓器改造以及廣大用戶的反映，前述兩種大型無載調壓電力變壓器改造為有載調壓變壓器方式，在電網技術升級換代中起到了很好的作用。
