電力變壓器竣工驗收不可忽視接地電阻的測量
根據多年的電力變壓器驗收經驗，變壓器竣工驗收不可忽視接地電阻的測量驗收，如果接地電阻值過高或接地線斷線故障，將給用戶造成供電異常，電器設備燒毀，給供電單位的運行管理帶來一定困難，甚至會對人身安全造成危險。電力設備試驗規程規定：100kVA以下的變壓器接地點接地電阻不大于10Ω，100kVA以上的變壓器接地點接地電阻不大于4Ω。為此我們必須了解接地電阻值過高的危害及防范措施。
1、接地電阻值過高的危害
變壓器接地線接地電阻值過高，如同時伴有低壓相線絕緣損壞而接地，例如A相接地，這時變壓器接地線中將有一個電流流過，A相電壓加在大地和接地電阻上，如果接地電阻越大，那么接地電阻上的分壓就越大。這時，如果有人誤觸變壓器接地線或中性線以及變壓器外殼，人體將和接地電阻形成并聯，那么加在人體上的電壓就會很高，導致觸電。
當三相四線供電變壓器中性線接地電阻值過高或斷線時，此時由于三相負載的不平衡，變壓器中性點將發生偏移，接地點電位不為零，使得有的相電壓升高，而燒毀用電設備。
當接地電阻值過高時，同時也使變壓器避雷器接地電阻值過高。雷擊過電壓時，避雷器不能正常對地放電，致使避雷器或變壓器燒毀。
2、變壓器接地電阻值過高的原因接地裝置的材料不規格
由于接地體埋設不規范，安裝工藝馬虎，接地體與接地線接頭松動，大地過于干燥等，均有可能造成接地電阻值過高。由于變壓器設計安裝時，對接地線的作用重要性認識不足，中性線截面選擇過小。另外，由于外力的破壞或接地線被盜等原因都有可能導致接地線斷線，接地電阻值過高。
3、預防措施
嚴格施工工藝，規范接地體的埋設：①接地裝置一般由鋼管、角鋼、帶鋼及鋼絞線等材料制成。埋入深度應不小于0.5~0.8m.②接地裝置的施工。接地裝置的施工一般應和基礎施工同時進行。
接地槽的深度應符合設計要求，一般為0.5~ 0.8m，可耕地應敷設在耕地深度以下。接地槽的寬度一般為0.3~0.4m，并應清除槽中一切影響接地體與土壤接觸的雜物。
鋼管的規格及打入土壤中的深度應符合設計要求，接地體應垂直打入地中且固定，以免增加接地電阻。在山區及土壤電阻較高的地區，盡量少用管形接地裝置，而采用表面埋入方式的接地裝置。

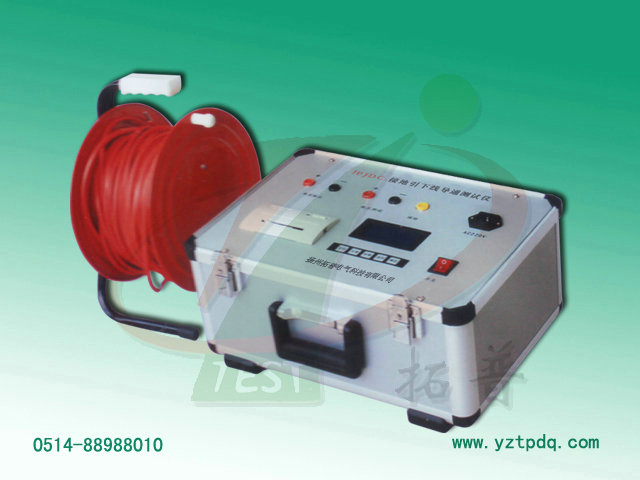

接地引下線應沿電桿敷設引下，盡可能短而直，以減少其沖擊電抗，接地引下線以支持件固定在桿塔上，支持件之間的距離在直線部分通常采用1.0~ 1.5m，在轉彎部分采用1.0m接地引下線除為測量接地電阻而預留的斷開處外不得有接頭，接地裝置的聯接應保證接觸可靠。
接地引下線與接地體的聯接以及接地體本身之間的聯接，均采用焊接。接地引下線與為測量接地電阻而預留的斷開處的聯接均采用螺釘聯接，聯接螺釘應鍍鋅防銹。
接地體敷設完畢，應回填土，不得將石塊等影響接地體與土壤接觸的雜物埋入。
在變壓器的中性線上選取適當?shù)奈恢脤⒆儔浩鞯闹行跃€多點重復接地。當變壓器中性線在某點斷線時，由于多點接地，中性線電流仍可經大地回到變壓器中性點，中性線的電位始終為零，每相負載的電壓始終為正常的相電壓。
4、在用戶電能表后裝設剩余電流動作保護器。
當我們在用戶裝設了保護器后，此時如果變壓器接地點接地電阻值過高，大地電位將不再為零，這時將有一個電流經保護器、大地流入變壓器接地點，此電流將使保護器動作，而將接地點切除，防止了大地電位的升高。另外，加裝保護器后，當人接觸相線時，保護器也會動作，從而保障了人員的人身安全。
1、接地電阻值過高的危害
變壓器接地線接地電阻值過高，如同時伴有低壓相線絕緣損壞而接地，例如A相接地，這時變壓器接地線中將有一個電流流過，A相電壓加在大地和接地電阻上，如果接地電阻越大，那么接地電阻上的分壓就越大。這時，如果有人誤觸變壓器接地線或中性線以及變壓器外殼，人體將和接地電阻形成并聯，那么加在人體上的電壓就會很高，導致觸電。
當三相四線供電變壓器中性線接地電阻值過高或斷線時，此時由于三相負載的不平衡，變壓器中性點將發生偏移，接地點電位不為零，使得有的相電壓升高，而燒毀用電設備。
當接地電阻值過高時，同時也使變壓器避雷器接地電阻值過高。雷擊過電壓時，避雷器不能正常對地放電，致使避雷器或變壓器燒毀。
2、變壓器接地電阻值過高的原因接地裝置的材料不規格
由于接地體埋設不規范，安裝工藝馬虎，接地體與接地線接頭松動，大地過于干燥等，均有可能造成接地電阻值過高。由于變壓器設計安裝時，對接地線的作用重要性認識不足，中性線截面選擇過小。另外，由于外力的破壞或接地線被盜等原因都有可能導致接地線斷線，接地電阻值過高。
3、預防措施
嚴格施工工藝，規范接地體的埋設：①接地裝置一般由鋼管、角鋼、帶鋼及鋼絞線等材料制成。埋入深度應不小于0.5~0.8m.②接地裝置的施工。接地裝置的施工一般應和基礎施工同時進行。
接地槽的深度應符合設計要求，一般為0.5~ 0.8m，可耕地應敷設在耕地深度以下。接地槽的寬度一般為0.3~0.4m，并應清除槽中一切影響接地體與土壤接觸的雜物。
鋼管的規格及打入土壤中的深度應符合設計要求，接地體應垂直打入地中且固定，以免增加接地電阻。在山區及土壤電阻較高的地區，盡量少用管形接地裝置，而采用表面埋入方式的接地裝置。
接地引下線應沿電桿敷設引下，盡可能短而直，以減少其沖擊電抗，接地引下線以支持件固定在桿塔上，支持件之間的距離在直線部分通常采用1.0~ 1.5m，在轉彎部分采用1.0m接地引下線除為測量接地電阻而預留的斷開處外不得有接頭，接地裝置的聯接應保證接觸可靠。
接地引下線與接地體的聯接以及接地體本身之間的聯接，均采用焊接。接地引下線與為測量接地電阻而預留的斷開處的聯接均采用螺釘聯接，聯接螺釘應鍍鋅防銹。
接地體敷設完畢，應回填土，不得將石塊等影響接地體與土壤接觸的雜物埋入。
在變壓器的中性線上選取適當?shù)奈恢脤⒆儔浩鞯闹行跃€多點重復接地。當變壓器中性線在某點斷線時，由于多點接地，中性線電流仍可經大地回到變壓器中性點，中性線的電位始終為零，每相負載的電壓始終為正常的相電壓。
4、在用戶電能表后裝設剩余電流動作保護器。
當我們在用戶裝設了保護器后，此時如果變壓器接地點接地電阻值過高，大地電位將不再為零，這時將有一個電流經保護器、大地流入變壓器接地點，此電流將使保護器動作，而將接地點切除，防止了大地電位的升高。另外，加裝保護器后，當人接觸相線時，保護器也會動作，從而保障了人員的人身安全。
