單變壓器多組次級級聯方式直流高壓電源的特點
隨著科技的進步，高壓電源在越來越多的領域得到應用。“高壓電源”這個名詞是依據其輸出電壓來定義的。直流高壓電源所涉及的領域其實非常寬廣，大到電力系統的直流高壓輸變電系統，小到家用的電蚊拍，都可以算是這個領域里的東西。在這里我主要想說說的是屬于電子電源領域的高壓電源。這個領域的高壓電源，主要的應用有：醫療安檢無損檢測領域應用的X光系統、一些粒子加速器系統、工業煙氣除塵、耐壓測試儀表、靜電裝置、氣體激光器等。
高壓電源最主要的技術特點，就是在于輸出電壓很高。高的輸出電壓對很多方面提出了特別的要求——元器件耐壓的要求、結構設計的要求、絕緣材料的要求等。與此同時，電路結構上也有異于通常的結構。通常對于輸出10KV以下的電源，可以直接采用傳統的各種拓?fù)浣Y(jié)構。但是對于電壓更高的電源，就要對電路結構作一些修改，以滿足更高電壓的輸出。由于變壓器初級部分的功率器件的耐壓限制，一般驅動部分依然是傳統的開關電源拓?fù)?，?duì)電路結構的修改，主要是集中在變壓器以及后面的整流電路上。下面主要對這兩部分進行討論。

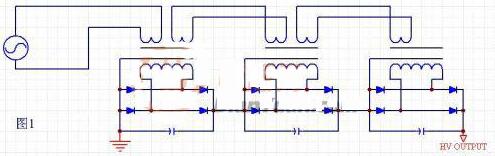

這種方式的電路示意圖如下圖所示。特點是，次級的每個繞組對初級的升壓比不是很高。優點是：適合較大功率輸出。變壓器數量少，只需要一副磁芯。缺點是：高壓端的繞組對磁芯的電壓差很大，絕緣不容易處理。次級繞組如果對磁芯或初級結構不一致，那么漏感會不一致，導致繞組間存在差異。如果保持結構一致，則全部次級都必須按照最高絕緣要求來設計，那么變壓器的窗口利用率會大大下降。
高壓電源最主要的技術特點，就是在于輸出電壓很高。高的輸出電壓對很多方面提出了特別的要求——元器件耐壓的要求、結構設計的要求、絕緣材料的要求等。與此同時，電路結構上也有異于通常的結構。通常對于輸出10KV以下的電源，可以直接采用傳統的各種拓?fù)浣Y(jié)構。但是對于電壓更高的電源，就要對電路結構作一些修改，以滿足更高電壓的輸出。由于變壓器初級部分的功率器件的耐壓限制，一般驅動部分依然是傳統的開關電源拓?fù)?，?duì)電路結構的修改，主要是集中在變壓器以及后面的整流電路上。下面主要對這兩部分進行討論。
這種方式的電路示意圖如下圖所示。特點是，次級的每個繞組對初級的升壓比不是很高。優點是：適合較大功率輸出。變壓器數量少，只需要一副磁芯。缺點是：高壓端的繞組對磁芯的電壓差很大，絕緣不容易處理。次級繞組如果對磁芯或初級結構不一致，那么漏感會不一致，導致繞組間存在差異。如果保持結構一致，則全部次級都必須按照最高絕緣要求來設計，那么變壓器的窗口利用率會大大下降。
