采用鏡面冷凝露點法測量的鏡面露點儀測量原理
揚州拓普電氣科技有限公司專業生產的TPGSM-L型鏡面露點儀使用鏡面冷凝露點法測量露點，以檢測氣體露點值作為濕度計量標準或者判斷氣體水分含量對生產過程的影響程度，確保生產安全。露點儀采用高精度的測量電路和控制算法，提高了軟件的自診斷功能，與傳統露點儀相比，體積小重量輕，需要加濕裝置，提高測試時長，耗氣量減小，使產品的穩定性和使用壽命及測量精度大大提高。其組成部分主要由光路部分、制冷控制部分、氣路部分和電子顯示部分組成。分布合理，體積輕巧，牢固耐用。
1）光路部分：主要由發光管、接收管等器件組成光路檢測系統，實時檢測鏡面結露狀態。
2）制冷控制部分：由鏡面、冷堆、基座、熱管散熱器和風扇組成，鏡面嵌在冷堆的冷面，冷堆嵌在基座內，通過散熱器散熱并由風扇冷卻。制冷能力強，效率高。
3）氣路部分：氣路部分包括取氣接頭、取樣管、不銹鋼針型調節閥、快速插頭、測量室、流量計、排氣管等，采樣管采用內徑4mm，壁厚1mm的聚四氟乙烯管，保證了測量準確度。
4）電子顯示部分：采用TFT3.5彩色液晶顯示觸摸屏，實時顯示當前測量的露點溫度、平衡過程曲線圖、流量、時間等信息。具有報警、自檢測、歷史存儲及查詢，電量及流量檢測，校準等功能。

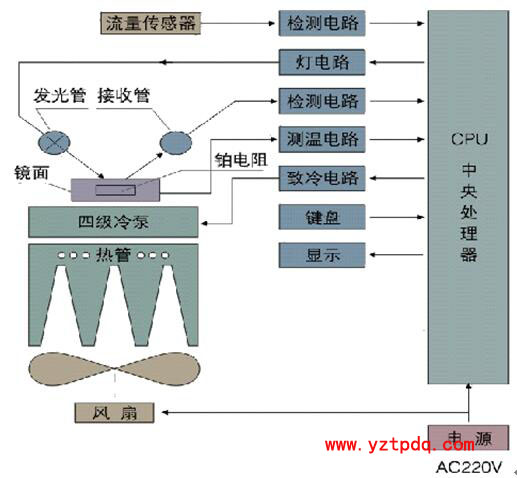

測量原理
鏡面露點儀在恒定壓力下，使氣體以一定流速經過密閉氣室，被測量氣體通過露點測量室時掠過冷鏡面，當鏡面溫度高于該氣體的露點溫度時，鏡面呈干燥狀態，此時，發光二極管發出的光照在鏡面上，幾乎完全反射，由光電傳感器感應到并輸出光電信號，經控制回路比較、放大，驅動熱電泵(由四級 Peltier 元件組成)，對鏡面制冷，當鏡面溫度降至樣氣的露點溫度時，鏡面上開始結露，光照在鏡面上后出現漫反射，光電傳感器感應到的反射光信號隨之減弱，此變化經控制回路比較、放大后調節熱電泵激勵，使其制冷功率減小，這樣通過自動控制使冷鏡面上的露與氣體中的水蒸氣呈相平衡狀態，鏡面溫度由一緊貼在冷鏡面下方的鉑電阻（PT100)溫度傳感器感應，準確測量出鏡面的溫度(即露層的溫度)，從而獲得氣體的露點溫度。作為濕度計量標準或者判斷氣體水分含量是否對生產過程有影響，確保生產安全。
1）光路部分：主要由發光管、接收管等器件組成光路檢測系統，實時檢測鏡面結露狀態。
2）制冷控制部分：由鏡面、冷堆、基座、熱管散熱器和風扇組成，鏡面嵌在冷堆的冷面，冷堆嵌在基座內，通過散熱器散熱并由風扇冷卻。制冷能力強，效率高。
3）氣路部分：氣路部分包括取氣接頭、取樣管、不銹鋼針型調節閥、快速插頭、測量室、流量計、排氣管等，采樣管采用內徑4mm，壁厚1mm的聚四氟乙烯管，保證了測量準確度。
4）電子顯示部分：采用TFT3.5彩色液晶顯示觸摸屏，實時顯示當前測量的露點溫度、平衡過程曲線圖、流量、時間等信息。具有報警、自檢測、歷史存儲及查詢，電量及流量檢測，校準等功能。
測量原理
鏡面露點儀在恒定壓力下，使氣體以一定流速經過密閉氣室，被測量氣體通過露點測量室時掠過冷鏡面，當鏡面溫度高于該氣體的露點溫度時，鏡面呈干燥狀態，此時，發光二極管發出的光照在鏡面上，幾乎完全反射，由光電傳感器感應到并輸出光電信號，經控制回路比較、放大，驅動熱電泵(由四級 Peltier 元件組成)，對鏡面制冷，當鏡面溫度降至樣氣的露點溫度時，鏡面上開始結露，光照在鏡面上后出現漫反射，光電傳感器感應到的反射光信號隨之減弱，此變化經控制回路比較、放大后調節熱電泵激勵，使其制冷功率減小，這樣通過自動控制使冷鏡面上的露與氣體中的水蒸氣呈相平衡狀態，鏡面溫度由一緊貼在冷鏡面下方的鉑電阻（PT100)溫度傳感器感應，準確測量出鏡面的溫度(即露層的溫度)，從而獲得氣體的露點溫度。作為濕度計量標準或者判斷氣體水分含量是否對生產過程有影響，確保生產安全。
