TPSBJ系列交、直流試驗變壓器（工頻耐壓試驗裝置）額定參數表

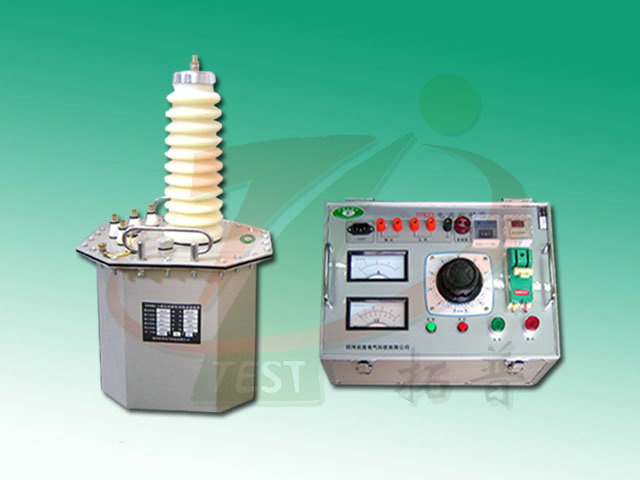

TPSBJ系列交、直流試驗變壓器（別稱：工頻耐壓試驗裝置）升壓變壓器為單相變壓器，聯結組標號II。升壓變壓器部分鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的耦合損耗。該高壓試驗裝置的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。工頻耐壓試驗裝置交流輸出工作過程為，把交流220V電壓接入電源控制箱，經電源控制箱內自耦調壓器調節0～200V電壓至交流耐壓試驗裝置的初級繞組，根據電磁感應原理，在高壓試驗裝置高壓繞組可獲得試驗所需的交流高電壓。
TPSBJ系列交流試驗變壓器額定參數表
表1
|
規格
|
容量
(kvA)
|
高壓輸出
|
低壓輸出
|
儀表
|
變比
|
溫升℃
|
||
|
電壓
|
電流(mA)
|
電壓
|
電流(A)
|
電壓
|
高/儀
|
30分鐘
|
||
|
1.5/50
|
1.5
|
50
|
30
|
200
|
7.5
|
100
|
500
|
10
|
|
3/50
|
3
|
50
|
60
|
200
|
15
|
100
|
500
|
10
|
|
5/50
|
5
|
50
|
100
|
200
|
25
|
100
|
500
|
10
|
|
10/50
|
10
|
50
|
200
|
200
|
50
|
100
|
500
|
10
|
|
20/50
|
20
|
50
|
400
|
380
|
53
|
100
|
500
|
10
|
|
30/50
|
30
|
50
|
600
|
380
|
79
|
100
|
500
|
10
|
|
50/50
|
50
|
50
|
1000
|
380
|
120
|
100
|
500
|
10
|
|
5/100
|
5
|
100
|
50
|
380
|
13
|
100
|
1000
|
10
|
|
10/100
|
10
|
100
|
100
|
380
|
26
|
100
|
1000
|
10
|
|
20/100
|
20
|
100
|
200
|
380
|
53
|
100
|
1000
|
10
|
|
30/100
|
30
|
100
|
300
|
380
|
79
|
100
|
1000
|
10
|
|
50/100
|
50
|
100
|
500
|
380
|
132
|
100
|
1000
|
10
|
|
100/100
|
100
|
100
|
1000
|
380
|
263
|
100
|
1000
|
10
|
|
20/150
|
20
|
150
|
130
|
380
|
53
|
150
|
1000
|
10
|
|
30/150
|
30
|
150
|
200
|
380
|
79
|
150
|
1000
|
10
|
|
50/150
|
50
|
150
|
330
|
380
|
132
|
150
|
1000
|
10
|
|
100/150
|
100
|
150
|
665
|
380
|
263
|
150
|
1000
|
10
|
|
50/200
|
50
|
200
|
250
|
380
|
132
|
150
|
1000
|
10
|
|
100/200
|
100
|
200
|
500
|
380
|
263
|
200
|
1000
|
10
|
|
200/200
|
200
|
200
|
1000
|
380
|
526
|
200
|
1000
|
10
|
|
300/200
|
300
|
200
|
1500
|
380
|
790
|
200
|
1000
|
10
|
|
100/300
|
100
|
300
|
330
|
380
|
263
|
300
|
1000
|
10
|
|
200/300
|
200
|
300
|
665
|
380
|
526
|
300
|
1000
|
10
|
|
300/300
|
300
|
300
|
3000
|
380
|
790
|
300
|
1000
|
10
|
TPSBJ-JZ系列交、直流試驗變壓器額定參數表
表2
|
規格
|
容量
(kvA)
|
高壓輸出
|
高壓輸出(mA)
|
低壓輸出
|
儀表
|
變比
|
||||
|
AC
|
DC
|
AC
|
DC
|
電壓
|
電流(A)
|
電壓
|
高/儀
|
|||
|
1.5/50
|
1.5
|
50
|
70
|
30
|
15
|
200
|
7.5
|
100
|
500
|
|
|
3/50
|
3
|
50
|
70
|
60
|
15
|
200
|
15
|
100
|
500
|
|
|
5/50
|
5
|
50
|
70
|
100
|
15
|
200
|
25
|
100
|
500
|
|
|
10/50
|
10
|
50
|
70
|
200
|
50
|
200
|
50
|
100
|
500
|
|
|
20/50
|
20
|
50
|
70
|
400
|
100
|
380
|
53
|
100
|
500
|
|
|
30/50
|
30
|
50
|
70
|
600
|
100
|
380
|
79
|
100
|
500
|
|
|
5/100
|
5
|
100
|
140
|
50
|
15
|
380
|
13
|
100
|
1000
|
|
|
10/100
|
10
|
100
|
140
|
100
|
50
|
380
|
26
|
100
|
1000
|
|
|
20/100
|
20
|
100
|
140
|
200
|
100
|
380
|
53
|
100
|
1000
|
|
|
30/100
|
30
|
100
|
140
|
300
|
100
|
380
|
79
|
100
|
1000
|
|
|
20/150
|
20
|
150
|
210
|
130
|
50
|
380
|
53
|
150
|
1000
|
|
|
30/150
|
30
|
150
|
210
|
200
|
100
|
380
|
79
|
150
|
1000
|
|
|
60/150
|
60
|
150
|
210
|
400
|
100
|
400
|
150
|
150
|
1000
|
|
信息整理：揚州拓普電氣科技有限公司
