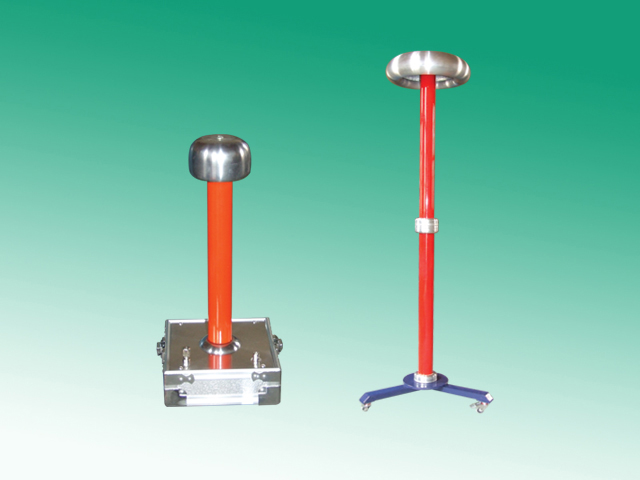

拓普TPFRC系列高壓測量?jī)x(阻容分壓器)工作原理及技術指標
工作原理
拓普品牌TPFRC系列高壓測量?jī)x(別稱:阻容分壓器)主要用于測量AC300KV和DC300KV以下的高壓，高壓分壓器所測的電壓值通過一根專用屏蔽電纜線接到一塊普通DT-860數字萬用表上，就可以直讀出交流或直流高壓值，本儀器實為現場測試的理想設備。
阻容分壓器分阻容串聯分壓器和阻容并聯分壓器，是在電阻分壓器和電容分壓器的基礎上進行改脈沖高壓強流測試裝置的研制進而發展來的，其響應性能已經有了很大的改善，是更為優越的分壓器。
阻容串聯分壓器
阻容串聯分壓器克服了電容回路的剩余電感，抑制了分壓器的振蕩。這種分壓器也稱為阻尼電容分壓器，其響應特性比純電容分壓器更優良。但是，正由于電阻的接入，影響了其響應時間。阻尼電阻太大了會加大響應時間，當分壓器在接入脈沖試驗回路后，也會影響脈沖電壓的形成。若阻尼電阻太小了，又不能完全消除振蕩，而且，當?shù)蛪罕壑挥须娙輹r(shí)，也會增大相應的起始上升時間，分壓器的響應特性也不太好，在測量陡波時尤為明顯。
阻容并聯分壓器
阻容并聯分壓器是在電阻分壓器的基礎上，為了增大分壓器的縱向電容，改善分壓器上的電位分布，減小對地雜散電容的影響，提高分壓器的響應特性而來的。制作良好的阻容并聯分壓器具有幅頻特性好、線性度高等優點。而且阻容并聯分壓器因其測試的頻帶范圍比較大，從直流、工頻到?jīng)_擊電壓，基本覆蓋全部試驗電壓的范圍。
應用場合
TPFRC系列高壓測量?jī)x的高壓測量臂由高壓阻容元件和絕緣套管組成，電容器能有效地防止電阻表面泄漏，克服了對地的雜散電容的影響，工作時高壓部分和低壓儀表分開，工作安全可靠。儀器具有體積小、重量輕、線性好、分壓比穩定特點。便于試驗人員攜帶到現場使用，是靜電電壓表替代產品。高壓測量?jī)x(阻容分壓器)用于電力系統及電氣、電子設備制造部門測量工頻交流高電壓和直流高電壓，是一種通用型高壓測量?jī)x表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。也是發電廠，變電站以及輸變電設備所進行試驗電壓測量的備有測量設備。
技術指標
1、額定電壓：AC/DC 0-300KV(選擇購買）
2、分壓比： K= 1000 ± 0.5%
3、測量精度：0.5級
4、環境條件：溫度0~40℃ 濕度：≤80%
友情提醒：購置拓普電氣原創型號TPFRC系列高壓測量?jī)x，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
