拓普TPWHX-E型無線高低壓核相儀技術參數應用場合
應用場合
拓普品牌TPWHX-E型無線高低壓核相儀是專為高壓線路核相而精心設計制造的，該儀器突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，實現從200V-220kV電壓自動核相(如400V、10kV、35kV、66kV、110kV、220kV)，無需根據電壓等級購置多套核相儀，節省成本，減少攜帶，省時快捷。對于高壓線路核相(電壓超過400V時)，可將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全！當裸導線電壓超過35kV，必須使用非接觸核相。本核相儀還具有測試相位、頻率、相序、驗電、變壓器組別判斷等功能。

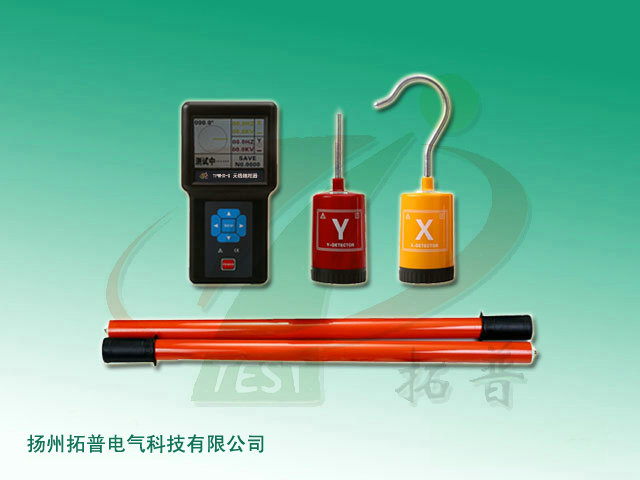

TPWHX-E無線高低壓核相儀由主機、探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，無線信號直線傳輸距離約30米，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。
技術參數
1、功 能：高壓線路核相、頻率、相位、相序、驗電無線測試
2、電 源：主機：DC9V，6節5號堿性電池LR6；探測器：鋅錳干電池6F22、9V
3、核相方式：接觸式核相：35kV以下的裸導線或220kV以下具有絕緣外皮的導線可以接觸導線核相
非接觸式核相：當裸線路電壓超過35kV時，必須采用非接觸核相，探針逐漸靠近導線即可
4、傳輸距離：無線傳輸，直線傳輸距離約30米
5、相別定性：同相:－25°～25°；異相: 95°～145°和215°～265°
6、核相電壓：200V～220kV
7、相位量程：0.0°～360.0°；精度：≤±12°；分辨率：0.1°
8、頻率量程：45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz
9、發射頻率：433MHz、315MHz
10、LCD：3.5寸彩屏；顯示域：71mm×53mm
11、相位指示：相量圖及數字同時顯示
12、電源指示：探測器具有綠色電源指示燈
13、工作指示：核相時探測器具有聲光指示功能，紅色雙閃燈指示和“嘟--嘟--嘟”蜂鳴聲
14、顯示速率：2次/秒
15、數據存儲：9999組(掉電或更換電池不會丟失數據)
16、液晶背光：可調亮度，適應不同使用環境
17、自動關機：開機約5分鐘儀表將自動關機
18、電池電壓：電池電壓降到7.2V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。
19、額定電流：探測器：30mA max；主機：150mA max
20、儀器質量：儀器：950g(含電池)；包裝及絕緣桿的總質量：約3.0kg
21、儀器尺寸：主機195mm×100mm×45mm；探測器290mm×250mm×80mm
22、絕緣桿長度：大直徑Φ38mm；長度：縮態為1350mm；伸態為5000mm
23、絕緣試驗：絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間)
24、外界干擾：無特強電磁場；無433MHz 、315MHz同頻干擾
25、工作溫濕度：-10℃～40℃；80%rh以下
26、存放溫濕度：-20℃～60℃；70%rh以下
友情提醒：購置拓普電氣原創型號TPWHX-E型無線高低壓核相儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
拓普品牌TPWHX-E型無線高低壓核相儀是專為高壓線路核相而精心設計制造的，該儀器突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，實現從200V-220kV電壓自動核相(如400V、10kV、35kV、66kV、110kV、220kV)，無需根據電壓等級購置多套核相儀，節省成本，減少攜帶，省時快捷。對于高壓線路核相(電壓超過400V時)，可將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全！當裸導線電壓超過35kV，必須使用非接觸核相。本核相儀還具有測試相位、頻率、相序、驗電、變壓器組別判斷等功能。
TPWHX-E無線高低壓核相儀由主機、探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，無線信號直線傳輸距離約30米，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。
技術參數
1、功 能：高壓線路核相、頻率、相位、相序、驗電無線測試
2、電 源：主機：DC9V，6節5號堿性電池LR6；探測器：鋅錳干電池6F22、9V
3、核相方式：接觸式核相：35kV以下的裸導線或220kV以下具有絕緣外皮的導線可以接觸導線核相
非接觸式核相：當裸線路電壓超過35kV時，必須采用非接觸核相，探針逐漸靠近導線即可
4、傳輸距離：無線傳輸，直線傳輸距離約30米
5、相別定性：同相:－25°～25°；異相: 95°～145°和215°～265°
6、核相電壓：200V～220kV
7、相位量程：0.0°～360.0°；精度：≤±12°；分辨率：0.1°
8、頻率量程：45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz
9、發射頻率：433MHz、315MHz
10、LCD：3.5寸彩屏；顯示域：71mm×53mm
11、相位指示：相量圖及數字同時顯示
12、電源指示：探測器具有綠色電源指示燈
13、工作指示：核相時探測器具有聲光指示功能，紅色雙閃燈指示和“嘟--嘟--嘟”蜂鳴聲
14、顯示速率：2次/秒
15、數據存儲：9999組(掉電或更換電池不會丟失數據)
16、液晶背光：可調亮度，適應不同使用環境
17、自動關機：開機約5分鐘儀表將自動關機
18、電池電壓：電池電壓降到7.2V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。
19、額定電流：探測器：30mA max；主機：150mA max
20、儀器質量：儀器：950g(含電池)；包裝及絕緣桿的總質量：約3.0kg
21、儀器尺寸：主機195mm×100mm×45mm；探測器290mm×250mm×80mm
22、絕緣桿長度：大直徑Φ38mm；長度：縮態為1350mm；伸態為5000mm
23、絕緣試驗：絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間)
24、外界干擾：無特強電磁場；無433MHz 、315MHz同頻干擾
25、工作溫濕度：-10℃～40℃；80%rh以下
26、存放溫濕度：-20℃～60℃；70%rh以下
友情提醒：購置拓普電氣原創型號TPWHX-E型無線高低壓核相儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
