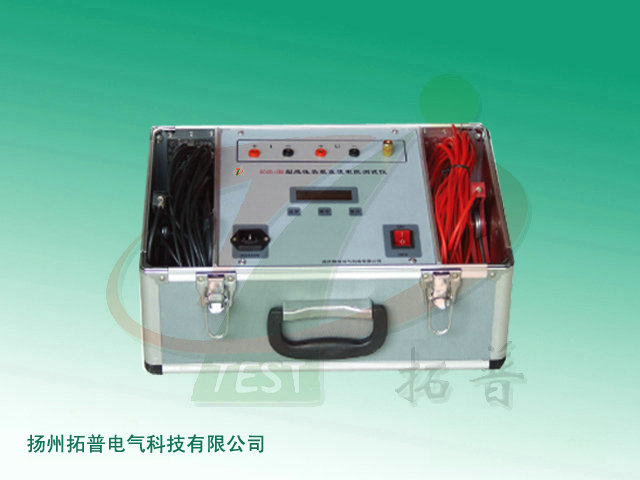

拓普品牌TPZRC-A型感性負載直流電阻測試儀使用說明
一、產品概述
拓普品牌TPZRC-A型直流電阻測試儀，以高速微控制器為核心，采用高速A/D轉換器及程控電流源技術，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點。
二、主要功能及特點
1、采用高速16位A/D轉換器，測量數據穩定，重復性好。
2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍，無須手動切換電流換檔。
3、響應速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。
4、高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。
5、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
6、可顯示測量電流和測量時間。
7、智能化功率管理技術，可有效減輕儀器內部發熱。
8、可儲存120次測量數據，掉電不丟失。
9、全部漢字菜單及操作提示，直觀方便。
三、主要技指標
1、主要技術指標見下表：
測量范圍：1mΩ～2KΩ
輸出電流：0～10A
測量精度：0.2%±2個字
2、高分辨率：1uΩ
3、工作電源：AC220V±10%
4、環境溫度：-10～40℃
5、體積：370×245×130mm(10A型)
6、重量：7Kg(10A型)
四、操作方法：
本機共設“選擇”“確定”“復位”共三個按鍵。
1、 電阻測量：
儀器開機或按復位鍵后，進入初始狀態(1)。此時光標指針指向“電阻”，直接按“確定”鍵進入狀態(2)，顯示變化和測量時間，充電完成后自動進入狀態(3)，顯示電阻值、測量電流和測量時間，此時每一次“確定”鍵則儲存一次測量結果(帶打印機的機型同時打印出測量結果)。按“復位”鍵退出電阻測量，進入狀態(4)，顯示放電電流。放電結束后，自動回到初始狀態(1)，完成一次電阻測量。
2、編號設置：
輸入設備編號有助于內存數據的查找，在初始狀態(1)，將光標指針指向“設置”按“確定”鍵進入狀態(5)，顯示當前設備編號。再按“確定”鍵進入狀態(6)，提示輸入新設備編號，此時按“選擇”鍵即可使用當前輸入位從‘0’到‘9’，在從‘A’到‘Z’循環顯示，找到所要的數字或字母后按“確定”鍵即輸入一位，再按同樣的方法輸入下一位，輸入完六位后，回到狀態(5)，顯示新輸入的設備編號。按“復位”鍵回到初始狀態(1)。
3、 內存操作：
在初始狀態(1)，將光標移至“內存”按“確定”鍵進入狀態(7)，顯示當前存儲器記錄總數，此時按“選擇”鍵可進入狀態(8)，從較新的記錄開始依此顯示存儲器記錄內容，NNNNNN表示該記錄設備編號，MM表示該設備第MM個電阻值，在測量過程中每按一次“確定”鍵在存儲測量結果時，MM值加1。每輸入新的設備編號，MM值從1開始重新累計。同時按“選擇”和“確定”鍵將清除存儲器全部數據，按“復位”鍵退出內在操作返回狀態(1)。存儲器可存儲120次測量結果，超過120次以后較老的記錄將被覆蓋。存儲器內容在斷電條件下可長期保持不丟失。
五、注意事項：
1、每次測試完畢后，等待放電指示結束后再拆測試線操作者應注意安全。
2、測量過程中若出現異常情況，請按復位鍵或關機，若無法恢復正常請和本公司聯系，不得自行拆卸。
六、售后服務：
本產品自出售之日起一年內，若出現質量問題予以免費保修，終身維護。
友情提醒：購置拓普電氣原創型號TPZRC-A型直流電阻測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
拓普品牌TPZRC-A型直流電阻測試儀，以高速微控制器為核心，采用高速A/D轉換器及程控電流源技術，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點。
二、主要功能及特點
1、采用高速16位A/D轉換器，測量數據穩定，重復性好。
2、自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍，無須手動切換電流換檔。
3、響應速度快，在測量狀態可以直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來。
4、高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。
5、保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
6、可顯示測量電流和測量時間。
7、智能化功率管理技術，可有效減輕儀器內部發熱。
8、可儲存120次測量數據，掉電不丟失。
9、全部漢字菜單及操作提示，直觀方便。
三、主要技指標
1、主要技術指標見下表：
測量范圍：1mΩ～2KΩ
輸出電流：0～10A
測量精度：0.2%±2個字
2、高分辨率：1uΩ
3、工作電源：AC220V±10%
4、環境溫度：-10～40℃
5、體積：370×245×130mm(10A型)
6、重量：7Kg(10A型)
四、操作方法：
本機共設“選擇”“確定”“復位”共三個按鍵。
1、 電阻測量：
儀器開機或按復位鍵后，進入初始狀態(1)。此時光標指針指向“電阻”，直接按“確定”鍵進入狀態(2)，顯示變化和測量時間，充電完成后自動進入狀態(3)，顯示電阻值、測量電流和測量時間，此時每一次“確定”鍵則儲存一次測量結果(帶打印機的機型同時打印出測量結果)。按“復位”鍵退出電阻測量，進入狀態(4)，顯示放電電流。放電結束后，自動回到初始狀態(1)，完成一次電阻測量。
2、編號設置：
輸入設備編號有助于內存數據的查找，在初始狀態(1)，將光標指針指向“設置”按“確定”鍵進入狀態(5)，顯示當前設備編號。再按“確定”鍵進入狀態(6)，提示輸入新設備編號，此時按“選擇”鍵即可使用當前輸入位從‘0’到‘9’，在從‘A’到‘Z’循環顯示，找到所要的數字或字母后按“確定”鍵即輸入一位，再按同樣的方法輸入下一位，輸入完六位后，回到狀態(5)，顯示新輸入的設備編號。按“復位”鍵回到初始狀態(1)。
3、 內存操作：
在初始狀態(1)，將光標移至“內存”按“確定”鍵進入狀態(7)，顯示當前存儲器記錄總數，此時按“選擇”鍵可進入狀態(8)，從較新的記錄開始依此顯示存儲器記錄內容，NNNNNN表示該記錄設備編號，MM表示該設備第MM個電阻值，在測量過程中每按一次“確定”鍵在存儲測量結果時，MM值加1。每輸入新的設備編號，MM值從1開始重新累計。同時按“選擇”和“確定”鍵將清除存儲器全部數據，按“復位”鍵退出內在操作返回狀態(1)。存儲器可存儲120次測量結果，超過120次以后較老的記錄將被覆蓋。存儲器內容在斷電條件下可長期保持不丟失。
五、注意事項：
1、每次測試完畢后，等待放電指示結束后再拆測試線操作者應注意安全。
2、測量過程中若出現異常情況，請按復位鍵或關機，若無法恢復正常請和本公司聯系，不得自行拆卸。
六、售后服務：
本產品自出售之日起一年內，若出現質量問題予以免費保修，終身維護。
友情提醒：購置拓普電氣原創型號TPZRC-A型直流電阻測試儀，請認準拓普牌原生產廠家揚州拓普電氣科技有限公司！品牌廠家產品質量及售后服務有保障！
