拓普原創TPHGC-CT型電流互感器現場校驗儀功能特點技術參數
產品簡介
電流互感器是電力系統計量裝置的重要組成部件，其精度直接影響計量裝置對用戶電費計量的準確性；因此對電流互感器的定期檢測是電力部門必須要做的工作；目前國內傳統的互感器檢定方法大多采用比較測差法，即在進行檢定互感器時，將被檢互感器二次接負荷（常用負荷箱代替），與同變比的標準互感器進行比較，由升流（升壓）器給二者提供一次電流（電壓），而二者的二次差流（差壓）信號輸入校驗儀，由校驗儀測出被檢互感器相對于標準互感器的誤差。這種檢定方法，需要大電流（電壓）電源設備、同變比的標準互感器和負荷箱。當一次電流大于1000A，電源設備容量高達數十千伏安，體積龐大，且接線困難，在現場檢定互感器很不方便。
針對以上情況，拓普公司研發生產了一款輕便實用型電流互感器現場校驗儀；本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀，在進行互感器檢定時，不需要調壓器、大電流升流器和標準互感器及負荷箱，只需帶上本儀器就可按標準測量電流互感器的比差和角差，還可測量電流1%～120%間任意百分比的比差和角差；可直接測量電流互感器和電壓互感器的變比；可定性的測量電壓互感器的比差和角差；可現場測量電流和電壓互感器的實際二次負荷，檢定特別方便。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。
功能特點
1、電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用簡單的測試接線和操作實現電流互感器的檢定，降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4、采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5、測量范圍寬，可以至5A/5A～25000A/5A或5A/1A～6300A/1A。
6、具有電流互感器變比、二次繞組直阻測試功能。
7、采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使操作變的更加方便、快捷。
8、采用精準的軟件算法，測量數據的準確性進一步提高。
9、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10、自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11、直接出具現場檢定結論，合格或超差。
12、大規模存貯器可存儲現場測試數據多達1000條。
13、配備微型打印機，現場可將測試數據打印出來；也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據證書。
技術參數
1、電流互感器誤差測量部分
①準確度等級：0.05級

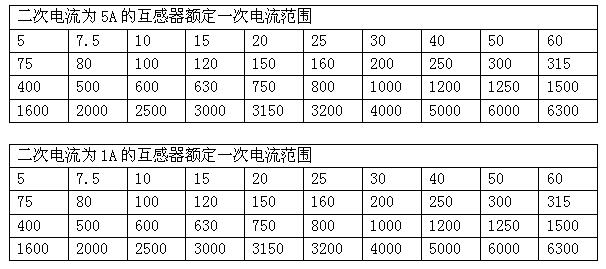

②測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A
③被測電流互感器工作范圍： 1％～200％
④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0
⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S
⑥電阻、導納測量誤差≤5.0％
測量范圍： R： 0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2、儀器消耗功率：20VA
信息整理：TPHGC-CT型電流互感器現場校驗儀生產廠家揚州拓普電氣科技有限公司
