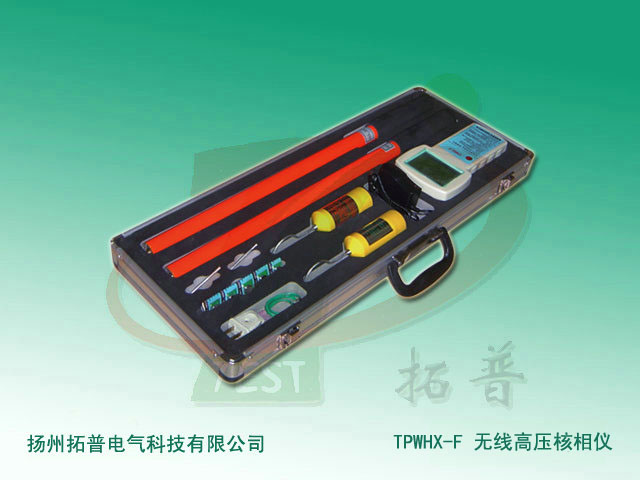

無線高壓核相儀_TPWHX-F_拓普品牌原創型號
無線高壓核相儀_TPWHX-F_拓普品牌原創型號儀器簡介
揚州拓普電氣科技有限公司專業打造的TPWHX-F無線高壓核相儀主要用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備抗干擾性，符合（EMC）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
安全事項
1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。
2、所測試絕緣桿電壓等級為≤220kV。
技術指標
1、準確度：同相誤差：≤15°、不同相誤差：≤15°
2、采樣速率：3次/秒
3、X和Y采集器電源電壓：7.5V±1.5V
4、X和Y采集器工作電流：≤4mA
5、主機和X、Y采集器的視距傳輸距離：X、Y≥50m
6、工作環境：溫度：-35°～+50°、濕度：≤95%RH
7、儲存環境：溫度：-40°～+55°、濕度：≤95%RH
8、本儀器主機所測電壓等級：0.38kV～110kV
維護保養
1、該無線核相儀是一臺精密儀表，不要隨意打開。
2、如長時間不使用，請取出采集器電池。
3、每年至少更換一次電池。
4、本產品應存放在避免潮濕、高溫、多塵的環境中。
5、絕緣桿shou次使用前應做耐壓試驗。
6、絕緣桿每年進行一次耐壓試驗。
注：絕緣桿*節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為15kV。
使用方法
無線高壓核相儀系在額定運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由于核相棒末端裝有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。低壓三相四線制架空線的相序排列順序低壓三相四線制，水平排列成一字。面對來線方向看，從左到右有順序。A、B、N、C依次排，N線可能比較細。N線放置一原則，靠近電桿或墻體。
在核相時，如AA′、AB′、BB′、BC′、CC′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現30°或60°的相位差。下面介紹出現這種情況時的測量標準（以30°相位差為例）：測試方法與①和②相同，所測結果應為：AA′不同相30°、AB′不同相120°或240°，BB′不同相30°、BC′不同相120°或240°、CC′不同相30°(注：120°和240°只表示正相序或逆相序) 核相器測量相序假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120°，則說明是順相序，該相應為“B”，如顯示240°，則是逆相序，該相應為“C”。
掌握此方法即可很快速的檢查出線路的A\B\C三相的相序。
友情提醒：購置無線高壓核相儀器要選直接生產商揚州拓普電氣科技有限公司的產品，產品質量及售后服務有保證！
揚州拓普電氣科技有限公司主要產品一覽
變頻串聯諧振試驗成套裝置、直流高壓發生器、SF6氣體微水儀、SF6氣體檢漏儀、SF6氣體純度測試儀、SF6氣體綜合測試儀、SF6密度繼電器校驗儀、試驗變壓器（工頻耐壓試驗裝置）、變頻抗干擾高壓介質損耗測試儀、三倍頻發生器（感應耐壓試驗裝置）、倍頻發電機組、交直流分壓器（高壓測量儀）、大電流發生器（升流器）、變壓器直流電阻測試儀、變壓器變比測試儀、變壓器容量特性測試儀、變壓器空載短路測試儀、變壓器有載分接開關測試儀、變壓器繞組變形測試儀、變壓器特性綜合測試臺、變壓器鐵芯接地電流測試儀、微機繼電保護測試儀、互感器特性綜合測試儀、高壓開關機械特性測試儀（斷路器特性測試儀）、回路電阻測試儀（接觸電阻測試儀）、氧化鋅避雷器測試儀、輸電線路參數測試儀、電容電感測試儀、接地電阻測試儀、絕緣電阻測試儀（兆歐表）、絕緣油介電強度測試儀（絕緣油耐壓測試儀）、絕緣油色譜儀、絕緣靴（手套）耐壓試驗裝置、電力安全工器具試驗設備、蓄電池恒流放電測試儀、電纜故障測試儀、絕緣子故障檢測儀、真空濾油機、礦用檢測設備、油品分析儀器、智能型太陽能光伏接線盒測試儀、電熱電器、絕緣制品等。
揚州拓普電氣科技有限公司專業打造的TPWHX-F無線高壓核相儀主要用于電力線路、變電所的相位校驗和相序校驗，具有核相、測相序、驗電等功能。具備抗干擾性，符合（EMC）標準要求，適應各種電磁場干擾場合。將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因本產品是無線傳輸，真正達到安全可靠、快速準確，適應各種核相場合。
安全事項
1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。
2、所測試絕緣桿電壓等級為≤220kV。
技術指標
1、準確度：同相誤差：≤15°、不同相誤差：≤15°
2、采樣速率：3次/秒
3、X和Y采集器電源電壓：7.5V±1.5V
4、X和Y采集器工作電流：≤4mA
5、主機和X、Y采集器的視距傳輸距離：X、Y≥50m
6、工作環境：溫度：-35°～+50°、濕度：≤95%RH
7、儲存環境：溫度：-40°～+55°、濕度：≤95%RH
8、本儀器主機所測電壓等級：0.38kV～110kV
維護保養
1、該無線核相儀是一臺精密儀表，不要隨意打開。
2、如長時間不使用，請取出采集器電池。
3、每年至少更換一次電池。
4、本產品應存放在避免潮濕、高溫、多塵的環境中。
5、絕緣桿shou次使用前應做耐壓試驗。
6、絕緣桿每年進行一次耐壓試驗。
注：絕緣桿*節上端有內置天線350mm長，不能進行耐壓試驗，內置天線與桿壁外絕緣耐壓為15kV。
使用方法
無線高壓核相儀系在額定運行電壓下，進行高壓電力線路的核定相位工作，屬帶電測試工具，特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗。結果表明其絕緣性能和安全距離均能滿足電業安全規程要求。另外由于核相棒末端裝有放電指示管，當核相棒末端與核相表連線斷開情況下，也能保證人身和設備安全。低壓三相四線制架空線的相序排列順序低壓三相四線制，水平排列成一字。面對來線方向看，從左到右有順序。A、B、N、C依次排，N線可能比較細。N線放置一原則，靠近電桿或墻體。
在核相時，如AA′、AB′、BB′、BC′、CC′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現30°或60°的相位差。下面介紹出現這種情況時的測量標準（以30°相位差為例）：測試方法與①和②相同，所測結果應為：AA′不同相30°、AB′不同相120°或240°，BB′不同相30°、BC′不同相120°或240°、CC′不同相30°(注：120°和240°只表示正相序或逆相序) 核相器測量相序假設某條線為A相，將X放在A相上，Y放在另一相上，如顯示120°，則說明是順相序，該相應為“B”，如顯示240°，則是逆相序，該相應為“C”。
掌握此方法即可很快速的檢查出線路的A\B\C三相的相序。
友情提醒：購置無線高壓核相儀器要選直接生產商揚州拓普電氣科技有限公司的產品，產品質量及售后服務有保證！
揚州拓普電氣科技有限公司主要產品一覽
變頻串聯諧振試驗成套裝置、直流高壓發生器、SF6氣體微水儀、SF6氣體檢漏儀、SF6氣體純度測試儀、SF6氣體綜合測試儀、SF6密度繼電器校驗儀、試驗變壓器（工頻耐壓試驗裝置）、變頻抗干擾高壓介質損耗測試儀、三倍頻發生器（感應耐壓試驗裝置）、倍頻發電機組、交直流分壓器（高壓測量儀）、大電流發生器（升流器）、變壓器直流電阻測試儀、變壓器變比測試儀、變壓器容量特性測試儀、變壓器空載短路測試儀、變壓器有載分接開關測試儀、變壓器繞組變形測試儀、變壓器特性綜合測試臺、變壓器鐵芯接地電流測試儀、微機繼電保護測試儀、互感器特性綜合測試儀、高壓開關機械特性測試儀（斷路器特性測試儀）、回路電阻測試儀（接觸電阻測試儀）、氧化鋅避雷器測試儀、輸電線路參數測試儀、電容電感測試儀、接地電阻測試儀、絕緣電阻測試儀（兆歐表）、絕緣油介電強度測試儀（絕緣油耐壓測試儀）、絕緣油色譜儀、絕緣靴（手套）耐壓試驗裝置、電力安全工器具試驗設備、蓄電池恒流放電測試儀、電纜故障測試儀、絕緣子故障檢測儀、真空濾油機、礦用檢測設備、油品分析儀器、智能型太陽能光伏接線盒測試儀、電熱電器、絕緣制品等。
