電力設備高壓試驗過程中稱絕緣耐壓試驗為非破壞性試驗的道理
絕緣試驗和耐壓試驗的區別與正確的試驗步驟
絕緣試驗和耐壓試驗都是針對電氣設備檢測的試驗方法，但是一般在做耐壓試驗之前是必須做絕緣試驗的，因為耐壓是破壞性試驗，只有先確保設備絕緣沒有問題，再來打耐壓才不會引起電氣設備不必要的燒毀。這兩個試驗區別具體如下：
1、定義不同
絕緣試驗：電力設備在運行期間，始終處于各種外界因素作用的影響下，其性能也會不斷地發生變化，這些外界因素主要包括外部電場、環境、高壓、腐蝕度與機械等。
耐壓試驗：是檢驗電器、電力設備、電氣裝置、電氣線路和電工安全用具等承受過電壓能力的主要方法之一。
2、試驗方法不同
絕緣：按照試驗過程中電壓的高低，絕緣試驗又分為絕緣特性試驗與絕緣耐壓試驗。設備在停電的情況下實施診斷和檢測，可以采用上文提到的非破壞性試驗和耐壓交流試驗，且只有在完成非破壞性試驗之后才能夠?qū)嵤┢茐男栽囼灐?br /> 耐壓：主要分為液壓試驗和氣壓試驗兩者試驗方式對電氣設備進行耐壓試驗。
3、試驗電壓不同

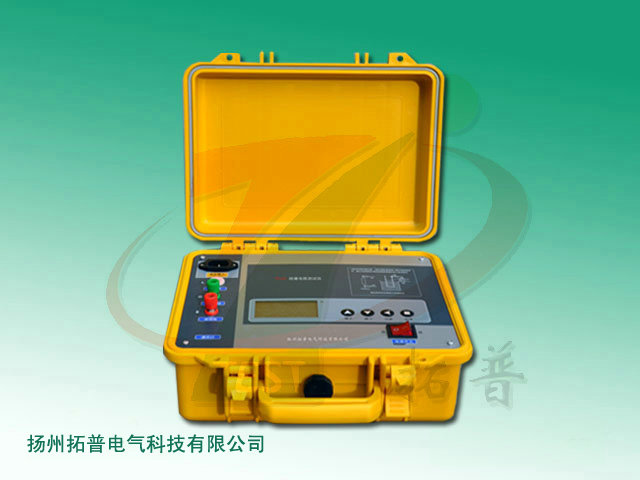

絕緣：絕緣電阻是用絕緣電阻測試儀（10000V以下）或絕緣搖表（2500V以下）來測量，由于試驗電壓比較低，所以許多絕緣缺陷不容易被發現。絕緣試驗由于試驗電壓低，不容易損壞被試設備；而耐壓試驗由于試驗電壓高，容易在打壓時損壞被試設備，特別是有些時候，雖然耐壓試驗通過了，但卻對被試設備造成了傷害，試驗人員就要再用低電壓的絕緣試驗，測試一下耐壓試驗后的被試設備的絕緣情況。
耐壓：耐壓試驗試驗電壓高，容易發現高壓設備的絕緣缺陷。電力設備在一些不利因素的影響下，較容易出現不可預知的故障，嚴重的還會導致電力運行中斷。故電力系統中高壓電氣設備投運前應當在事先對其進行絕緣試驗，以保障電力系統的安全穩定運行。
根據試驗?zāi)康娜蝿?wù)不同分類
1）交接試驗；
2）預防性試驗；
3）其他試驗：臨時性試驗、帶電測量和在線監測；
規程對于絕緣試驗的總體要求
1、對氣候條件的要求
被試品溫度不應低于+5℃，空氣相對濕度一般不高于80%；
2、對試驗順序的要求
先非破壞性試驗，后破壞性試驗；
3、對試驗電壓極性的要求
直流高壓試驗采用負極性接線；
4、電力設備的額定電壓高于實際使用工作電壓的試驗電壓確定
1）當采用額定電壓較高的設備以加強絕緣時，按額定電壓確定試驗電壓。
2）當采用額定電壓較高的設備作代用設備時，應按照實際使用的工作電壓確定試驗電壓。
3）為滿足高海拔地區的要求而采用較高等級的設備時，應在安裝地點按實際使用的額定工作電壓確定其試驗電壓。
5、非標準電壓等級的電力設備試驗電壓的確定
若未規定其交流耐壓試驗電壓值，拓普電氣認為可根據試驗規程中規定的相鄰電壓等級的同類設備按比例采用插入法記算出試驗電壓。
6、連在一起的多個電力設備的絕緣試驗的規定
宜分開來單獨試驗；
7、充油設備靜置時間的規定
靜置時間按照制造廠要求執行，當制造廠無規定時，應根據設備額定電壓滿足以下要求：
500kV>72h
220及330kV>48h
110kV及以下>24h
8、對進口設備的交接試驗標準：
按合同規定的標準執行；簽訂設備合同時應注意相同試驗的試驗標準不得低于我國現行電力設備交接試驗標準的規定。
絕緣耐壓試驗過程中絕緣電阻及吸收比試驗
1、直流電壓作用下流過絕緣介質的電流
當電氣設備絕緣的兩端施加直流電壓時，將有一電流流過絕緣介質，這個電流具有這樣的性質：隨時間而衰減，zui后趨于一穩定值。將此電流進行分解，該電流可分為三個部分。由充電電流、吸收電流、泄漏電流三部分組成。
1) 充電電流
瞬間電路中流過的zui大電流是充電電流，它在開始階段起主導作用。隨著時間的延長，充電電流很快的減少并消失，消失的快慢取決于電容器電容量的大小，外施電壓大小及電源內阻情況。
2) 吸收電流
吸收電流也是隨時間變化的。電源接通的瞬間，由于電場的建立，在電場的作用下介質產生了極化現象，在極化的過程中，電介質中電荷由隨機排列轉變成有規律順序的排列，排列時電荷的運動所產生的電流稱為吸收電流。這個電流同樣隨著時間的延長而逐步消失，消失的快慢取決于介質材料的不均勻程度和介質的結構性質。它隨時間的衰減比充電電流慢得多，在充電電流之后起主導的便是吸收電流。
3) 泄漏電流
從電壓建立的開始，它始終存在，一直不隨時間變化與電源共存的電流，也被稱為泄漏電流。在充電電流、吸收電流過后，它起主導作用。它的大小取決于介質的本身傳遞電流的能力 。
4）三種電流區別
充電電流I1：無損耗極化電流，衰減特別迅速。吸收電流I2：有損耗極化電流，衰減緩慢。泄漏電流I3：大小與時間無關，不衰減，大小與絕緣內部是否受潮、表面是否清潔等因素有關。
2、絕緣電阻、吸收比及極化指數規程規定
1）絕緣電阻：是電氣設備絕緣層在直流電壓作用下呈現的電阻值。測量前，應將設備從各方面斷開，驗明無電壓，確實證明設備無人工作后，方可進行現場普遍采用絕緣電阻表來測量。
2）吸收比：是指60s時的絕緣電阻值（R60s）與15s時的絕緣電阻值（R15s）之比值。用K1表示。大容量的電氣設備，規程上規定不小于1.3。
3）極化指數：對被試品進行絕緣電阻測試，讀取10min時的絕緣電阻（R10min）和1min時的絕緣電阻，計算出比值R10min/R1min。用K2表示。和測吸收比一樣，測量極化指數也是為了判斷被試品是否存在受潮、臟污等絕緣缺陷，只是測量極化指數是用于高電壓、大容量絕緣電阻吸收曲線達到穩定值需要特別長時間的電氣設備。
信息整理：絕緣電阻測試儀專業生產廠家揚州拓普電氣科技有限公司
