開關接觸電阻的定義以及影響高壓斷路器接觸電阻的因素
1、開關接觸電阻的定義
對導體間呈現的電阻稱為接觸電阻。一般要求接觸電阻在10-20歐姆以下。有的開關則要求在100-500歐姆以下。有些電路對接觸電阻的變化很敏感。應該指出，開關的接觸電阻是開關在若干次的接觸中的所允許的接觸電阻的較大值。開關接觸電阻是斷路器靜觸頭與動觸頭相互接觸時所出現的附加電阻。
在電路板上是專指金手指與連接器之接觸點，當電流通過時所呈現的電阻之謂。為了減少金屬表面氧化物的生成，通常陽性的金手指部份，及連接器的陰性卡夾子皆需鍍以金屬，以抑抵其“接載電阻”的發生。其他電器品的插頭擠入插座中，或?qū)п樑c其接座間也都有接觸電阻存在。
2、斷路器接觸電阻有哪幾部分組成？
由動、靜觸頭接觸部分的收縮電阻和表面電阻兩部分組成。
3、斷路器接觸電阻不合格的原因？
（1）開斷較大短路電流時觸頭燒壞。
（2）因機構調整不佳，固定不牢，致使行程變化，當超行程嚴重不合格時，引起接觸壓力或接觸面積的變化。
（3）斷路器調試安裝完后，長期未投入運行，使動、靜觸頭表面氧化，接觸表面電阻增大。
（4）長期運行使彈簧變形，使接觸壓力下降。
（5）機械部分長期操作后引起的機械磨損。
（6）對少油斷路器，還可能因絕緣油酸值不合格呈酸性反應，浸蝕觸頭表面。或油中漂浮雜質，動、靜觸頭之間因開斷短路電流后。殘留的微粒碳質，金屬粉末，使接觸電阻增大。
4、影響斷路器接觸電阻的因素？
（1）材料性質：電阻率、硬度、化學性質、金屬化合物的機械強度與電阻率。
（2）接觸形式：點接觸、線接觸、面接觸。
（3）接觸面狀況：當接觸面形成氧化膜時（銀例外）氧化膜比金屬本身的電阻要大得多。
（4）接觸壓力。
（5）接觸表面的粗糙度。
拓普電氣主營設備一覽

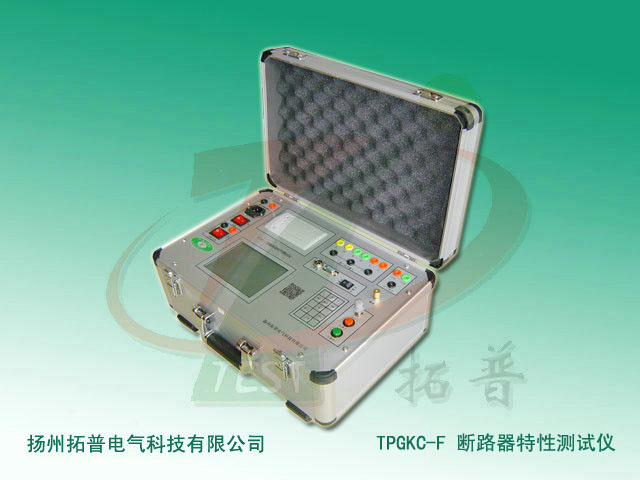

變頻串聯諧振試驗成套裝置、直流高壓發生器、SF6氣體微水儀、SF6氣體檢漏儀、SF6氣體純度測試儀、SF6氣體綜合測試儀、SF6密度繼電器校驗儀、試驗變壓器（工頻耐壓試驗裝置）、變頻抗干擾高壓介質損耗測試儀、三倍頻發生器（感應耐壓試驗裝置）、倍頻發電機組、交直流分壓器（高壓測量儀）、大電流發生器（升流器）、變壓器直流電阻測試儀、變壓器變比測試儀、變壓器容量特性測試儀、變壓器空載短路測試儀、變壓器有載分接開關測試儀、變壓器繞組變形測試儀、變壓器特性綜合測試臺、變壓器鐵芯接地電流測試儀、微機繼電保護測試儀、互感器特性綜合測試儀、高壓開關機械特性測試儀（斷路器特性測試儀）、回路電阻測試儀（接觸電阻測試儀）、氧化鋅避雷器測試儀、輸電線路參數測試儀、電容電感測試儀、接地電阻測試儀、絕緣電阻測試儀（兆歐表）、絕緣油介電強度測試儀（絕緣油耐壓測試儀）、絕緣油色譜儀、絕緣靴（手套）耐壓試驗裝置、電力安全工器具試驗設備、蓄電池恒流放電測試儀、礦用電纜故障測試儀、真空濾油機、礦用檢測設備、油品分析儀器、智能型太陽能光伏接線盒測試儀、電熱電器、絕緣制品等。
信息整理：揚州拓普電氣科技有限公司
