在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL, 電路中的電壓U與電流的相位相同，電路呈現純電阻性，這種現象叫著串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R，電路中總阻抗zui小，電流將達到zui大值。
在電路發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。
在電容或電感的電壓有效值為： UL=UC= XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比，即UC/U或UL/U。
品質因數是衡量諧振電路特性的一個重要參數，如電路中電抗越大，電阻越小，則品質因數越高，因此電容或電感上的電壓值將比外加電壓大的多，一般電感電容諧振電路的品質因數可達幾十甚至幾百，所以串聯諧振又叫電壓諧振。
從R-L-C串聯電路中看出，線路運行端當電壓U和電流I0同相位時就會產生串聯諧振現象。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，將對電力設備的安全造成很大危害，防患于未然是十分重要的。
串聯諧振是一種電路性質，同時也是變頻串聯諧振耐壓試驗裝置的設計基礎。

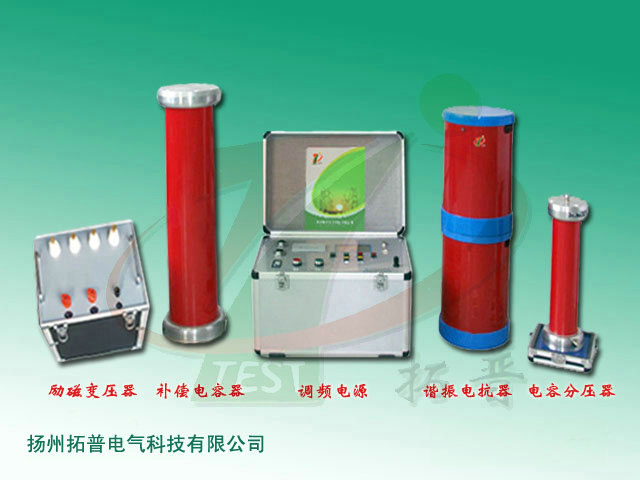

變頻串聯諧振耐壓試驗裝置分為調頻式和調感式。成套試驗裝置一般是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。電容性被試品C與電抗器L構成串聯諧振連接方式；電容分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。
串聯諧振的應用。成套試驗裝置廣泛用于電力、冶金、石化等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。主要用于以下方面：1）6kV-500kV高壓交聯電纜的交流耐壓試驗；2）發電機的交流耐壓試驗；3）GIS和SF6開關的交流耐壓試驗；4）6kV-500kV變壓器的工頻耐壓試驗；5）其它電力高壓設備，如母線、套管、互感器等交流耐壓試驗。
