電力變壓器電壓比與極性組別試驗的目的和意義
電力變壓器電壓比與極性組別試驗的目的和意義！
電力變壓器線圈的一次側和二次側之間存在著極性關系，若有幾個線圈或幾個變壓器進行組合，都需要知道其極性，才可以正確運用。對于兩線圈的變壓器來說，若在任意瞬間在其內感應的電勢都具有同方向，則稱它為同極性或減極性，否則為加極性。變壓器聯結組是變壓器的重要參數之一，是變壓器并聯運行的重要條件，在很多情況下都需要進行測量。
在變壓器空載運行的條件下，高壓繞組的電壓 和低壓繞組的電壓之比稱為變壓器的變壓比；電壓比一般按線電壓計算，它是變壓器的一個重要的性能指標，測量變壓器變比的目的是：
[1]保證繞組各個分接的電壓比在技術允許的范圍之內；
[2]檢查繞組匝數的正確性；
[3]判定繞組各分接的引線和分接開關連接是否正確。
[1]直流法確定變壓器的極性
測量變壓器繞組極性的方法有直流法和交流法。
直流法：用一節干電池接在變壓器的高壓端子上，在變壓器的二次側接上一毫安表或微安表，實驗時觀察當電池開關合上時表針的擺動方向，即可確定極性。
[2]直流法確定變壓器的組別；

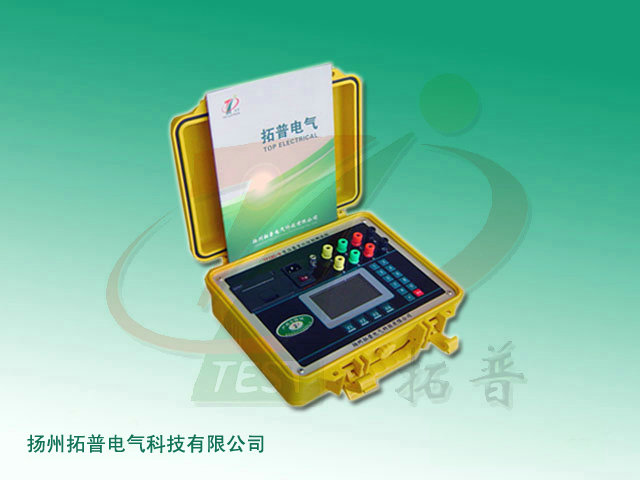

[3]用TPZBC系列全自動變比組別測試儀測量變壓比。
[1]直流法確定極性時，試驗過程應反復操作數次，以免發生因表針擺動快而作出錯誤的結論。
[2]在測量組別時，對于變壓比大的變壓器應選擇較高的電壓和小量程的直流毫伏表，微安表或萬用表；對變壓比小的選用較低的電壓和較大量程的毫伏表，微安表或萬用表。
[3]變壓器的變壓比應該在每一個分接下進行測量，當不只一個線圈帶有分接時，可以輪流在各個線圈所有分接位置下測定，而其相對的帶分接線圈則應接在額定分接上。
[4]帶有載調壓裝置的，必須采用電動操動裝置變換分接。
[5]整個測量過程要特別注意變壓器A和a不能對調，否則高壓將會進入橋體。
[6]當逐漸增加試驗電壓時，電壓表迅速上升至滿度時應關掉電源進行檢查。
[7]對所測得的結果，各相應分接的電壓比順序應與銘牌相同；額定分接電壓比允許偏差為，其他分接的偏差應在變壓器阻抗值的以?xún)?nèi)，但不能超過。
信息整理：變壓器電壓比與極性組別測試儀廠家揚州拓普電氣科技有限公司
