變壓器容量特性測試儀（TPXW806）彩屏操作界面說明
變壓器容量特性測試儀彩屏顯示界面主要有十一屏，包括主菜單和十個功能界面，下面加以介紹。
1、主菜單界面

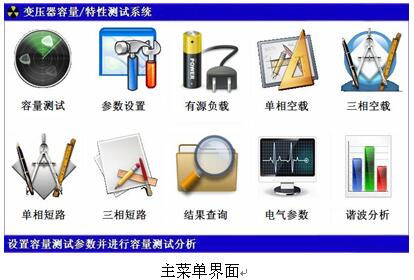

儀器開機即進入主菜單，界面如圖1所示：
主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相短路、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變?yōu)榉瓷@示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按確定鍵進入選中的功能顯示屏。最下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。
各功能選項的用途分別為：
（1）容量測試：用來測量變壓器的容量值。
（2）參數設置：用來對變壓器空負載試驗的必要的參數進行設置。
（3）有源負載：用儀器內部電源來進行變壓器的短路試驗，不需要外接其他輔助設備。
（4）單相空載：使用單相電源進行三相變壓器的空載試驗；在現場三相電源一般不容易滿足要求，我公司獨創了一種單相電源對三相變壓器進行空載試驗的方法。針對Y/Yn0的配電變壓器，只需要單相市電（交流220V）即可進行空載試驗。
（5）三相空載：使用外接的三相電源進行變壓器的空載試驗。
（6）單相短路：使用外接的電源進行單相變壓器的短路試驗。
（7）三相短路：使用外接的三相電源進行變壓器的短路試驗。
（8）結果查詢：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。
（9）電氣參數：用來進行各種電參量的測量，包括：波形顯示、矢量分析、實時數據。
（10）諧波分析：用來檢測試驗電源的諧波含量。
2、容量測試參量設置界面

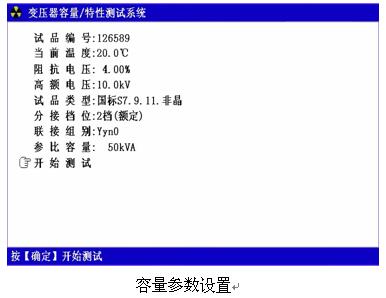

在選中‘容量測試’功能時，進入容量測試參量設置屏。如圖2所示：
容量測試設置屏可見，項目有：試品編號、當前溫度、阻抗電壓、高額電壓、試品類型、分接檔位、聯結組別、參比容量。顯示屏最下一行為開始測試，當手形指針指到此項目時按確定即開始測試。
各項參數的含義和作用如下：
（1）試品編號：為了區分所測試的變壓器，人為的為其編號（共6位數，可為0～9數字或26個英文字母），以便在查閱時不會將幾組結果混淆。
（2）當前溫度：輸入當前的被測變壓器的本體溫度，用于對測試結果做溫度校正，因容量判斷主要的依據為變壓器的短路試驗的數據包括阻抗電壓和短路損耗，根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，再查表得到被試變壓器的實際容量；先是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，所以額定條件的數據都是在75℃時的標準數值。為了準確判斷容量，必須將測試結果校正到75℃時，因此當前溫度的準確直接影響容量的判斷結果。
（3）阻抗電壓：當測試非標變壓器時，需輸入此項參數，才可測出實際容量。
（4）高額電壓：指被試變壓器施壓側的額定電壓值。用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。
（5）試品類型：指變壓器的不同類型。按鐵芯能耗等級，分為JB64、SJ（73）、S7、S9（S11）、S13等標準級別，還包括非標類型；按絕緣形式又分為油浸式和干式變壓器，注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓；注意：當需要進行單相和三相空載試驗進行變壓器的型式判定時，在此必須將此參數設置正確，否則判定型式會混亂。
（6）分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。
（7）聯結組別：根據變壓器的內部接線方式可分為Yyn0、Dyn11和Yzn11三種情況，因不同聯結組別的變壓器損耗參數是不同的，因此只有明確變壓器的聯結組別才可準確判斷出被測變壓器的型式。
（8）參比容量：當被測變壓器容量為500或630時，需輸入此項參數；因?yàn)檫@兩種容量的變壓器的阻抗電壓處于交替區，造成容量判定的交叉區，也就是說同一臺變壓器按照不同的阻抗電壓進行測試，有可能出兩種結果；因此只有設置了參比容量，才能保證測出的容量準確。
信息整理：變壓器容量特性測試儀生產廠家揚州拓普電氣科技有限公司
