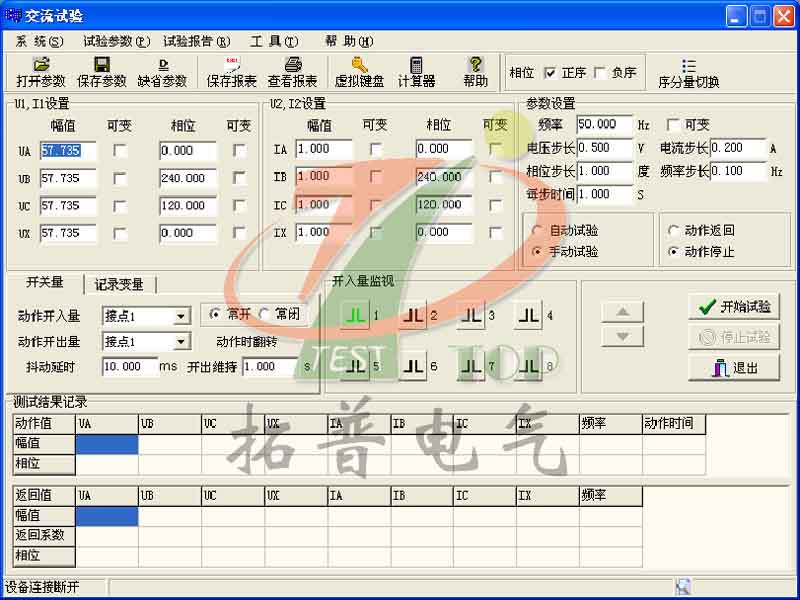

一、操作界面說明


【交流試驗】模塊是一個通用型，綜合性測試模塊，它有獨立的3相電流和4相電壓組成（TPJBC-3360），通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式（如手動，自動，動作停止，動作返回），方便地測試各種電壓，電流保護的動作值，返回值及動作時間等，并自動計算返回系數。
1、變量選擇
可選擇單個變量，也可選擇多個變量同時可變，在【可變】一欄打“√”即可。
2、變量的步長
可根據測試精度要求選擇步長的大小。如：電壓步長、電流步長等。
3、【每步時間】
自動試驗時每變化一個步長的間隔時間。手動試驗時該欄無需設置。
4、【自動試驗（動作停止）】
程序輸出時，參與變化的量將按設定步長和間隔時間自動變化，其它量值固定不變。直到繼電器動作，記錄動作值和動作時間。停止輸出，程序自動返回。
5、【自動試驗（動作返回）】
程序輸出時，參與變化的量將按設定步長和間隔時間自動變化，其他量值固定不變。直到繼電器動作，記錄動作值和動作時間，此時裝置還保持輸出狀態，然后按設定步長和間隔時間向相反的方向變化，直到繼電器接點返回，則裝置終止輸出，并記錄返回值，程序自動返回。
6、【手動試驗（動作停止）】
程序連續輸出當前值，當點擊【▲】按鈕時，可變的量即遞增一個步長，當點擊【▼】按鈕時，可變的量即遞減一個步長。如果繼電器動作，可記錄動作值和動作時間，這時測試儀終止輸出，程序自動返回。
7、【手動試驗（動作返回）】
程序連續輸出當前值，當點擊【▲】按鈕時，可變的量即遞增一個步長，當點擊【▼】按鈕時，可變的量即遞減一個步長。如果繼電器動作，可記錄動作值和動作時間，這時測試儀還保持輸出狀態，用戶可手動按原來相反的方向變化步長，直到繼電器接點返回，則測試儀終止輸出，并記錄返回值，程序自動返回。
8、【打開參數】選擇適當?shù)奈募A，打開以前保存的參數。
9、【保存參數】將當前的參數保存到用戶指定的文件夾里。
10、【缺省參數】將界面恢復到默認參數，一般是：電壓初值為57.73V、電流1A、相位互差120°、頻率50Hz和正序。
11、【保存報表】將試驗結果文件保存到指定文件夾里，默認：JBCS3/DATA/REPORT。
12、【查看報表】將TPJBC-3360/DATA/REPORT里的某個文件調出，進行瀏覽或打印。
13、【虛擬鍵盤】
如用戶不想用面板鍵盤，可使用虛擬鍵盤，用來輸入中文或數字。
14、【正序】、【負序】切換
程序自動將B、C兩相的相位互換。
15、【序分量切換】
程序自動將參數轉換為序分量模式，分別為：U+、U-、U0、I+、I-和I0。電壓、電流均以正序、負序、和零序表示，這時必須接入三相電流和三相電壓，可直接按序分量變化，以方便做序分量繼電器。
16、【動作開入量】]
開入量1--8個任選一個。接入繼電器的常開接點或常閉接點。
17、【動作開出量】當繼電器的接點動作時，同時給出一路開出量，通常為開轉閉，維持時間為1秒。用于啟動錄波器或毫秒計。
18、記錄變量
有些試驗比較簡單，所需變量不多，用戶可選擇所需的變量作為試驗結果記錄用，這樣可使試驗報告簡潔明了。
19、接點【抖動延時】
有些繼電器如電磁型繼電器，速飽和變流器等當電氣參數接近動作定值時，其接點會產生抖動，使測試儀可能產生誤判，因此程序內部有必要設置一個時間，當繼電器的接點翻轉維持一定的時間后，程序才認定繼電器是可靠動作，這樣就躲過繼電器的抖動，避免出現動作值不準的問題。一般的微機保護延時10—20ms，電磁型繼電器、速飽和變流器等的延時時間可適當延長。
二、試驗功能介紹
1、電壓、電流試驗
選擇某一相電壓或某一相電流為變量，選擇自動或手動試驗方式變化，直到繼電器動作。當電壓大于125V，電流大于40A時，電壓可采用線電壓輸出，如UAB、UBC、UCA。電流可采用兩相并聯或三相并聯方式輸出，注意，這時電流的相位要選擇同相位。大電流輸出時間盡可能短，初值可設為90%的定值，以縮短試驗時間。做多段式過流保護時，可直接輸出1.2倍的電流定值，這樣測出的動作時間才準確。
2、頻率試驗
初始頻率的默認值為：50Hz，用戶修改此值。選擇頻率可變，輸入合適的頻率步長，點擊【開始試驗】，所有電流、電壓的頻率都發生變化。
3、功率方向試驗
保護裝置一般采用90度接線方式，低電壓定值為60V，試驗時可設UA=60V，相位為0度；UB=0V，相位為0度；這樣，線電壓UAB=60V，相位為0度，然后固定電壓，IC幅值固定不變（一般取5A），改變IC的相位來測兩個動作邊界角。90度接線方式按“UAB、IC”，“UBC、IA”和“UCA、IB”方式進行輸出。0度接線按“UAB、IA”，“UBC、IB”和“UCA、IC”方式進行輸出。靈敏角=（邊界角1+邊界角2）/2。
4、變壓器復合電壓閉鎖（方向）過流保護
復合電壓閉鎖（方向）過流保護一般用于變壓器后備保護，可用【交流試驗】模塊進行模擬，操作如下：
4.1、低電壓閉鎖（方向）過流保護
假設：低電壓閉鎖定值為60V（指線電壓），過電流定值為5A。將測試儀的UA、UB、UC、UN；IA、IB、IC和IN分別接入變壓器后備保護的交流輸入端，同時將保護出口跳閘接點，接入測試儀的開關量輸入端1，設置IA=6A，IB=IC=0，UA=UB=UC=57V，相位互差120度。選擇UA、UB和UC同時可變，60/1.732=34.64,用【手動試驗】方式同時遞減三相電壓，當UA=UB=UC=34.64V時，保護動作。
4.2、負序電壓閉鎖過流保護
假設：負序電壓閉鎖定值為7V（相電壓），過電流定值為5A。將測試儀的UA、UB、UC、UN；IA、IB、IC和IN分別接入變壓器后備保護的交流輸入端，將保護出口跳閘接點接入測試儀的開入量1，設置IA=6A，IB=IC=0，UA=UB=UC=0V，相位為0，120，240度（實際為負序）。選擇UA、UB和UC同時可變，用【手動試驗】方式同時遞增三相電壓幅值，當UA=UB=UC=7V時，保護動作。
4.3、接線方式--如圖所示：
