1.35kV以上高壓裸導線核相
探測器連接絕緣桿，絕緣桿全部拉伸，可以不用裝探鉤探針，探測器逐漸靠近導線，非接觸核相，非接觸核相時探測器盡量避開其他導線。
2.35kV以下線路核相
探測器連接絕緣桿，絕緣桿全部拉伸，探測器可以掛在線路上接觸核相。
3.380V/220V市電線路核相
探測器前端接觸帶電線路即可核相，可以不裝探鉤探針，絕緣桿視其線路離地高度使用。
4.100V以下線路核相
探測器可以不用連接絕緣桿，探針或探鉤接觸導線核相，若電壓太低，將彈簧式輔助測試線插頭插入探測器充電孔，彈簧式輔助測試線夾夾到接地端子上。當導線電壓高于220V禁止使用彈簧式輔助測試線。
5.高壓開關柜帶電指(顯)示器核相
探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)
6.開關柜PT、CT二次側取電點核相
探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)
7.10kV/35kV封閉式高壓柜接線T頭核相
XY探測器連接絕緣桿，裝上探鉤，探測器接觸T頭核相，一般都可以不用裝探鉤接觸核相。肘型頭核相也可同樣操作。
8.五防開關柜核相
探測器不能連接絕緣桿，也不要裝探針或探鉤；將被測開關柜的母排停電，或?qū)⑹周嚀u出；再將探測器貼在母排或手車母線上，用松緊帶將探測器捆綁固定在母排或母線上；探測器開機，然后開關柜通電核相。
9.10kV/35kV變壓器一次與二次間核相
X探測器連接絕緣桿和探鉤，掛在10kV/35kV變壓器的一次線路上(10kV/35kV端)；Y探測器連接絕緣桿和探鉤，掛在變壓器的二次線路上（400V端）核相。
10.兩地?zé)o衛星信號，無手機信號的地下室核相
在衛星授時模式下核相：兩接收器先設置好自動存儲時間，一般設置5秒；然后兩接收器在空曠場所搜索衛星并獲得授時；操作人員約好時間，兩邊都拿到地下室去核相，兩主機每間隔5秒自動存儲一次實時相角；存幾十組數據后拿到地面上來，對比所存相同時間點兩地的實時相角差，根據相角差來判斷核相結果。衛星授時成功后去地下室核相期間接收器不能關機再開機，否則衛星授時中斷就不能核相，需要到地面重新搜索衛星信號并獲得授時才能繼續核相。（人工對比）
衛星授時遠程無線高壓核相儀產品簡介

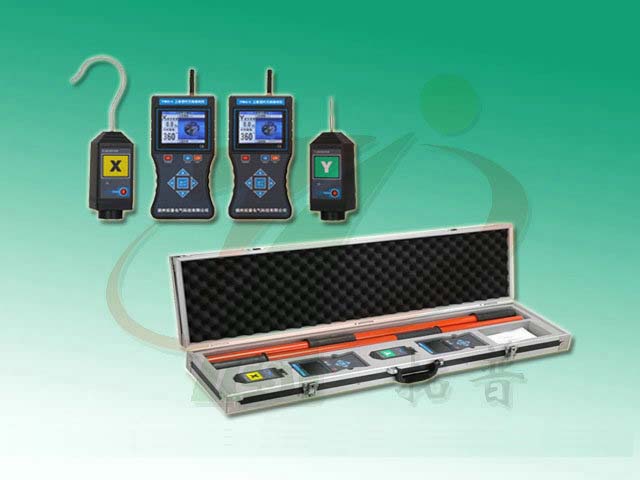

衛星授時遠程無線高壓核相儀又名無線高壓衛星授時遠程核相器，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，可以對環網柜、中置柜、開關柜進行核相，具有普通核相儀的功能。衛星授時核相能實現超遠距離核相、地下室核相、礦井下核相，授時精度小于30nS。接收器采用3.5寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。接收器同屏顯示實時相位、頻率，具有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀?？諘绲孛嫫胀ê讼嗑嚯x可達160m，衛星授時核相距離大于500km，能對1V～550kV的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀還同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
信息整理：無線高壓核相儀生產廠家揚州拓普電氣科技有限公司
1.35kV以上高壓裸導線核相
探測器連接絕緣桿，絕緣桿全部拉伸，可以不用裝探鉤探針，探測器逐漸靠近導線，非接觸核相，非接觸核相時探測器盡量避開其他導線。
2.35kV以下線路核相
探測器連接絕緣桿，絕緣桿全部拉伸，探測器可以掛在線路上接觸核相。
3.380V/220V市電線路核相
探測器前端接觸帶電線路即可核相，可以不裝探鉤探針，絕緣桿視其線路離地高度使用。
4.100V以下線路核相
探測器可以不用連接絕緣桿，探針或探鉤接觸導線核相，若電壓太低，將彈簧式輔助測試線插頭插入探測器充電孔，彈簧式輔助測試線夾夾到接地端子上。當導線電壓高于220V禁止使用彈簧式輔助測試線。
5.高壓開關柜帶電指(顯)示器核相
探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)
6.開關柜PT、CT二次側取電點核相
探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)
7.10kV/35kV封閉式高壓柜接線T頭核相
XY探測器連接絕緣桿，裝上探鉤，探測器接觸T頭核相，一般都可以不用裝探鉤接觸核相。肘型頭核相也可同樣操作。
8.五防開關柜核相
探測器不能連接絕緣桿，也不要裝探針或探鉤；將被測開關柜的母排停電，或?qū)⑹周嚀u出；再將探測器貼在母排或手車母線上，用松緊帶將探測器捆綁固定在母排或母線上；探測器開機，然后開關柜通電核相。
9.10kV/35kV變壓器一次與二次間核相
X探測器連接絕緣桿和探鉤，掛在10kV/35kV變壓器的一次線路上(10kV/35kV端)；Y探測器連接絕緣桿和探鉤，掛在變壓器的二次線路上（400V端）核相。
10.兩地?zé)o衛星信號，無手機信號的地下室核相
在衛星授時模式下核相：兩接收器先設置好自動存儲時間，一般設置5秒；然后兩接收器在空曠場所搜索衛星并獲得授時；操作人員約好時間，兩邊都拿到地下室去核相，兩主機每間隔5秒自動存儲一次實時相角；存幾十組數據后拿到地面上來，對比所存相同時間點兩地的實時相角差，根據相角差來判斷核相結果。衛星授時成功后去地下室核相期間接收器不能關機再開機，否則衛星授時中斷就不能核相，需要到地面重新搜索衛星信號并獲得授時才能繼續核相。（人工對比）
衛星授時遠程無線高壓核相儀產品簡介
衛星授時遠程無線高壓核相儀又名無線高壓衛星授時遠程核相器，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，可以對環網柜、中置柜、開關柜進行核相，具有普通核相儀的功能。衛星授時核相能實現超遠距離核相、地下室核相、礦井下核相，授時精度小于30nS。接收器采用3.5寸真彩液晶屏，內置六合一多模衛星授時模塊，支持多種衛星導航系統，包括中國的 BDS（北斗衛星導航系統），美國的GPS，俄羅斯的GLONASS，歐盟的GALILEO，日本的QZSS以及衛星增強系統SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32個跟蹤通道，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。接收器同屏顯示實時相位、頻率，具有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀?？諘绲孛嫫胀ê讼嗑嚯x可達160m，衛星授時核相距離大于500km，能對1V～550kV的電壓線路全智能核相，也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！本核相儀還同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。
信息整理：無線高壓核相儀生產廠家揚州拓普電氣科技有限公司
