引用自激法測試電容式電壓互感器(CVT)介質損耗的操作規程
引用自激法測試電容式電壓互感器(CVT)介質損耗的操作規程！

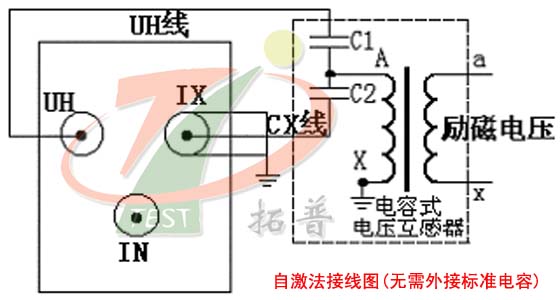

一體式電容式電壓互感器（CVT）的電容分壓器及中間變壓器在油箱內部連接，一般無中壓抽頭，測量分壓電容器C1或C2的介損和電容量時，就無法使用正接法或反接法，必須采用自激法，即利用中間變壓器作為試驗電源，低壓勵磁，將標準電容器CB分別和C1或C2串聯，組成標準電容臂，接入儀器內，可分別測量電容C1和C2的介損和電容值。儀器可提供自激電壓，面板上E1為AC 12V，E2為AC 20V，E3為AC 50V，接線如圖所示，具體操作規程如下：
1、電容式電壓互感器二次接線端引出，插入本儀器自激電壓兩接線柱上，關閉“試驗電壓”開關至OFF,反復接“自激”鍵，根據中間變壓器的變比，選擇合適的自激電壓。（注:此時試驗電壓必須處于關的位置）
2、按“起動”鍵，儀器進行測量，自激電壓也同時加入CVT內部，中途顯示“請關閉外接高壓！”并停一下，此時可再按一次“抗擾”鍵，面板上E1（E2、E3）指示燈熄滅，即可關閉自激電壓，然后再按“起動”鍵，稍候即可完成測試。
3、儀器面板上電流表顯示出自激電流，即勵磁回路電流，要密切注意讀數，以保護CVT。如無錫日新產“WVB110-20H型電容式電壓互感器”，測試時，自激高壓不能超過2.5KV，勵磁電流不超過20A，否則會損壞CVT，故應當降低自激電壓測試。
4、以上述CVT型號為例，采用“自激法”測電容器的介損時，廠家規定小于0.2%,因為采用“自激法”測得的電容介損不只是電容分壓器本身的介損，它包含了電容分壓器的介損及電磁單元部分的介損，尤其當環境濕度較大時，端子板受潮，帶來的影響將更大。“自激法”測量誤差從理論上分析是存在的，但作為工程測量，缺陷檢測是允許的。（建議在干燥處測量）
附：高壓介質損耗測試儀安全操作注意事項
1、使用時必須將儀器接地端子可靠接地。
2、只有關閉儀器電源，試驗電壓選擇開關置于“關”位置時，接觸儀器的后部及其測量線纜與被試品才被試品才被認為是安全的。
3、儀器在測量時，嚴禁操作“試驗電壓”選擇開關。
4、正接線法UH端為高電壓，反接線法IX端為高電壓，使用時必須根據實際情況，將帶高壓的線纜與地保持足夠的距離,特種電纜在試驗電壓低于10kV時除外。
5、不得更換不符合面板指示值的保險絲管，
6、使用時盡可能用廠家隨儀器提供的線纜以確保測量準確度。
信息整理：高壓介質損耗測試儀生產廠家揚州拓普電氣科技有限公司
一體式電容式電壓互感器（CVT）的電容分壓器及中間變壓器在油箱內部連接，一般無中壓抽頭，測量分壓電容器C1或C2的介損和電容量時，就無法使用正接法或反接法，必須采用自激法，即利用中間變壓器作為試驗電源，低壓勵磁，將標準電容器CB分別和C1或C2串聯，組成標準電容臂，接入儀器內，可分別測量電容C1和C2的介損和電容值。儀器可提供自激電壓，面板上E1為AC 12V，E2為AC 20V，E3為AC 50V，接線如圖所示，具體操作規程如下：
1、電容式電壓互感器二次接線端引出，插入本儀器自激電壓兩接線柱上，關閉“試驗電壓”開關至OFF,反復接“自激”鍵，根據中間變壓器的變比，選擇合適的自激電壓。（注:此時試驗電壓必須處于關的位置）
2、按“起動”鍵，儀器進行測量，自激電壓也同時加入CVT內部，中途顯示“請關閉外接高壓！”并停一下，此時可再按一次“抗擾”鍵，面板上E1（E2、E3）指示燈熄滅，即可關閉自激電壓，然后再按“起動”鍵，稍候即可完成測試。
3、儀器面板上電流表顯示出自激電流，即勵磁回路電流，要密切注意讀數，以保護CVT。如無錫日新產“WVB110-20H型電容式電壓互感器”，測試時，自激高壓不能超過2.5KV，勵磁電流不超過20A，否則會損壞CVT，故應當降低自激電壓測試。
4、以上述CVT型號為例，采用“自激法”測電容器的介損時，廠家規定小于0.2%,因為采用“自激法”測得的電容介損不只是電容分壓器本身的介損，它包含了電容分壓器的介損及電磁單元部分的介損，尤其當環境濕度較大時，端子板受潮，帶來的影響將更大。“自激法”測量誤差從理論上分析是存在的，但作為工程測量，缺陷檢測是允許的。（建議在干燥處測量）
附：高壓介質損耗測試儀安全操作注意事項
1、使用時必須將儀器接地端子可靠接地。
2、只有關閉儀器電源，試驗電壓選擇開關置于“關”位置時，接觸儀器的后部及其測量線纜與被試品才被試品才被認為是安全的。
3、儀器在測量時，嚴禁操作“試驗電壓”選擇開關。
4、正接線法UH端為高電壓，反接線法IX端為高電壓，使用時必須根據實際情況，將帶高壓的線纜與地保持足夠的距離,特種電纜在試驗電壓低于10kV時除外。
5、不得更換不符合面板指示值的保險絲管，
6、使用時盡可能用廠家隨儀器提供的線纜以確保測量準確度。
信息整理：高壓介質損耗測試儀生產廠家揚州拓普電氣科技有限公司
