變壓器容量分析儀(TPRLC-506A)產品操作方法！
液晶顯示屏分為兩部分，上部顯示菜單及測量數據；下面兩行為反白字體，顯示下一步操作提示。
按▲或▼選擇菜單項
按確定或直接按數字鍵進入下級菜單
將被測變壓器分接開關置于額定分接位置（10kV/400V），接好線路，打開電源后進入狀態（1）。該狀態下可按“▲”，“▼”鍵調節液晶顯示對比度，儀器自動存儲調節最后的對比度值。按確定鍵進入主菜單狀態（2）。進入狀態（2）以后除關機之外不能再回到狀態（1）。狀態（2）菜如下
變壓器容量分析界面
外加電源測試
內部電源測試
設置輔助參數
設置時間日期
查看內存記錄
按▲或▼選擇菜單項
按確定或直接按數字鍵進入下級菜單
按▲或▼選擇菜單項
按確定或直接按數字鍵設置選定參數
單為功能選擇菜單，對于復合功能型號，在該菜單下選擇所需功能，按“確定”或直接按數字鍵進入選擇功能子菜單（3）。之后應該看所選擇功能對應的專用說明書，根據說明書繼續后續操作。
設置輔助參數
在啟動測量之前請確認輸入正確的輔助參數，在狀態（3），將光標指向“設置輔助參數”，按“確定”鍵或直接按數字鍵“3”進入狀態（4）,顯示當前輔助參數值。每次開機或儀器功能切換后，內部自動將參數設定為狀態（4）所示的初始數據。
各參數說明如下：
設備編號：可輸入最多九位數字或英文字符（如出廠編號），用于標識被測設備，初始值根據當前年月日時自動生成。
電壓等級：按國標測量時選擇和被測變壓器一致的額定電壓，按非標變壓器測量時設置為“非標”。
額定高壓：高壓側額定電壓，電壓等級選擇國標時，自動設置。電壓等級選擇非標時，需手動輸入高壓側額定電壓。
額定低壓：低壓側額定電壓，電壓等級選擇國標時，自動設置。電壓等級選擇非標時，需手動輸入低壓側額定電壓。
額定溫度：變壓器繞組額定溫度，用于溫度換算，初始值75.0℃。
當前溫度：變壓器繞組當前溫度，用于溫度換算，初始值20.0℃。
阻抗電壓：變壓器的阻抗電壓，用于按非標測量時計算實測容量。
輔線電阻：應輸入低壓側短路線每相平均電阻（換算到額定溫度），測量時儀器內部自動消除附加電阻的影響。
時間和日期：是當前實時時間，設置日期和時間時必須輸入六位數字。
按數字鍵或▲或▼鍵輸入
按確定鍵數據有效
按▲或▼選擇菜單項
按確定或直接按數字鍵啟動測量
如果要修改參數，可移動光標至對應項，按“確定”鍵或直接按數字鍵進入輸入狀態(5)，在屏幕下部提示區顯示輸入數據格式為“輸入：>ABC123<”，按“▲”，“▼”鍵可使最后輸入位按順序顯示數字和字母，如按錯了按鍵，可按“取消”鍵重新輸入，輸入數據后按“確定”鍵確認輸入，屏幕顯示修改后的數據。除關機或儀器功能切換之外輸入數據不會丟失。按“取消”鍵回到狀態（4）。
試驗電源選擇
按“確定”：儲存數據
按“取消”或“復位”：退出

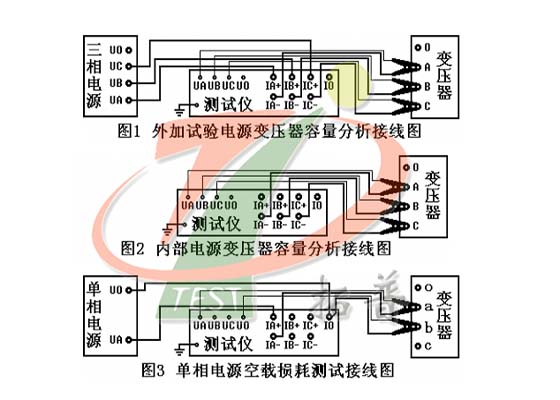

本儀器內置三相程控交流電源，測量時既可使用內部電源測量（按圖2接線）也可外加試驗電源（按圖1接線），在狀態（3）可選擇外加試驗電源或內部電源測試，請務必注意，在內部電源狀態下施加外部試驗電源將導致儀器燒毀！由于內部電源輸出功率有限，本儀器所有功能都可以使用外加試驗電源，內部電源適合于容量分析和負載損耗測量。確定了試驗電源，按圖接好測試線，變壓器低壓側用足夠粗的導線三相短路，按“確定”鍵進入狀態(6)。

變壓器容量分析
確定了設置參數和試驗電源后可以啟動測量，若設置參數中電壓等級選擇為內部列表中提供的電壓等級，儀器將自動修改高低壓側額定電壓，菜單項應選擇“國標容量測試”。若設置參數中電壓等級選擇為“非標”，應手動輸入高壓側和低壓側額定電壓，菜單項應選擇“非標容量測試”。按“確定”鍵啟動測量后進入狀態（7），顯示各相電壓有效值、電壓平均值、電流、功率，在三相一行電壓和電流為三相平均值，功率為三相總功率。
按國標測試時，若符合國標，結果顯示變壓器容量值和相關國標數據，若不符合國標，則顯示錯誤提示“ERROR”。按非標測試時，正常情況下應該顯示實測容量值，如顯示錯誤提示“ERROR”，一般可能有以下情況，第一，由于接線或其它原因致使三相數據嚴重不平衡。第二，施加電流太小，無法測得正確結果。測量結果顯示的正序阻抗、正序電抗、正序電阻為主要分析依據。
顯示出測量結果后，按“確定”鍵可儲存數據，再按確定鍵可打印測量結果。
損耗等級測試：
要進一步確定變壓器的損耗等級是S7、S9還是S11，應該測量空載損耗，損耗等級測試菜單提供了外加單相交流電源分相空載損耗測試方法。單相空載損耗測量時,對于低壓側額定電壓400V的變壓器,應該施加電壓461.9V時才達到額定電壓，在條件不具備時可使用單相220V電源或本公司提供的UPS電源測量，儀器內部自動進行近似換算。按圖3接線，分三次測量，在狀態（6）選擇菜單“損耗等級測試”，進入狀態（7），屏幕下部提示“測量AB相”，此時給變壓器低壓側ab加電，并將co短路，接通試驗電源，等數據穩定后，按“確定”鍵，ab相測量結束，屏幕下部提示“測量CA相”，不要退出測量狀態，斷開試驗電源，改變接線給變壓器低壓側ca加電，并將bo短路，接通試驗電源，等數據穩定后，按“確定”鍵，ca相測量結束，屏幕下部提示“測量BC相”，不要退出測量狀態，斷開試驗電源，改變接線給變壓器低壓側bc加電，并將ao短路，接通試驗電源，等數據穩定后，按“確定”鍵，三相測量結束，儀器根據三相數據計算出空載損耗，并同時列出該容量S7、S9和S11國標空載損耗數據。短開試驗電源，測量結束。
再說明一點，只有施加額定電壓時空載電流百分?jǐn)?shù)才有意義。
內存操作：
內部存儲器多可存儲100次測量數據，超過100次后舊的記錄將被覆蓋。內部存儲器可在掉電狀態下長期保存數據，不會丟失。內存操作方法如下，在狀態（3）將光標指向“查看內存記錄”，按“確定”鍵進入狀態（7）。按“▲”或“▼”鍵逐個顯示記錄信息和狀態（5）參數，按”確定”鍵可打印當前記錄數據,按“.”鍵將清除全部內存記錄。按“取消”鍵將結束內存操作，回到狀態（3）。內存查看狀態下顯示時間為該數據測量時的時間，格式為年，月，日，時，分，秒。
變壓器容量分析儀產品操作注意事項！
1.使用儀器時請按本說明書接線和操作。
2.在內部電源狀態下，請不要施加外部試驗電源，否則將導致儀器燒毀！
3.測試前必須將被測變壓器分接開關置于額定分接位置。因?yàn)榉穷~定分接下不存在確定的換算關系，即使能得到近似換算結果，這樣做也是不科學的。
4.在低電流下測量的負載損耗和在低電壓下測量的空載損耗，因?yàn)椴环蠐p耗試驗條件，所得結果不能作為變壓器損耗值的依據，只可作為分析容量和損耗等級的參考數據。
5.接地端子應就近可靠接地。
6.測試開始前請輸入正確合理的輔助參數。
7.低壓測短路線要足夠粗，并且連接可靠，確保接觸電阻可以忽略，并將各相短路線電阻平均值（換算到額定溫度）輸入到輔線電阻參數。
8.使用備用電源供電時，請選用在線式不小于1000VA的UPS電源。
9.內存多可儲存100次測量結果，超過100次時舊的記錄將被覆蓋，請注意及時打印或抄錄。
信息整理：變壓器容量分析儀生產廠家揚州拓普電氣科技有限公司
