直流高壓發生器_ZGF2000系列_操作說明
產品簡介

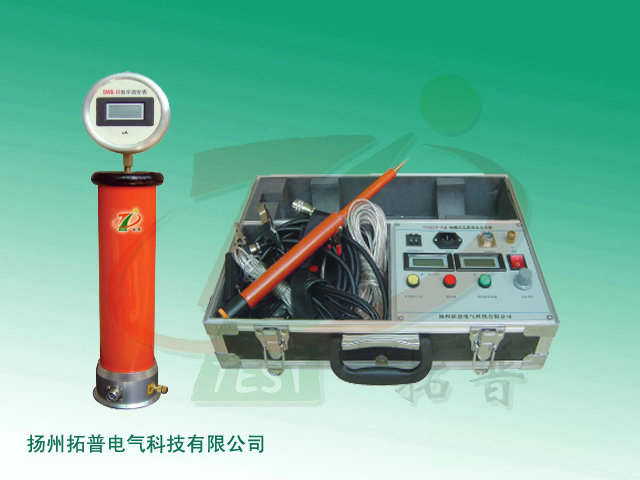

ZGF 2000系列便攜式直流高壓發生器是面向國內的高可靠度、高品位、真正便攜的試驗設備，是電力部門、廠礦企業動力部門及發電廠對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗的檢測儀器。
直流高壓發生器_ZGF2000系列_產品特點
1、體積更小、重量更輕、更美觀、更可靠、操作更簡便、功能齊全，是電力系統21世紀的新產品。
2、采用工藝技術制造。脈沖串邏輯陣列調制，采用大功率IGBT器件，相位模糊控制，從而使輸出穩定度更高，紋波更小，頻率高達100kHz。
3、按免維修設計，主要部件均采用德、美、日進口器件，經久耐用，不怕連續對地直接短路放電。
4、精度高、測量準確，輸出電壓調節采用單個多圈電位器，升壓過程平穩，調節精度高，并有粗調、微調功能。儀器具有高低壓端測量泄漏電流，高壓端采用球形屏蔽數字表顯示、不怕放電沖擊?？垢蓴_性能好，適合現場使用。
5、控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器及限流電阻，接線簡單，操作方便。
6、負極性輸出、零啟動、連續可調、有過壓、過流、回零、接地保護、斷線保護等各種保護功能，自動保護功能強，操作安全，各種技術指標均優于行業標準及同類產品。
7、具有75%的功能，做氧化鋅避雷器測量帶來*的方便。本儀器控制箱上有75%的電壓開關功能，當電流升到1000uA時、就打開75%的按鈕、這時電壓表、電流表所顯示的值就是75%的數據，做完后應立即將升壓旋鈕回到零位上，并且將微調電壓旋鈕回到零位上。并應立即將75%的銨鈕開關打到正常的位置上，再做其它試驗。
直流高壓發生器_ZGF2000系列_操作說明
1、控制箱上的顯示燈、開關、旋鈕等都已標注清晰，看此操作說明時，請參照控制箱的面板上元器件名稱使用。
2、高壓塔底盤側面有七芯插座為聯接控制箱電纜之插座，底盤側面有銅接線柱為接地端子作連接地線用。
3、隨附有高壓屏蔽電流表為數顯微安表，表頂端上的插孔為連接被試品的線插孔，同時也作為電源開關，不用時請拔掉插頭，就自動關閉電源。換電池時請將上蓋鏍絲打開，換好后請扣好蓋用鏍絲擰緊。扁園表換電池時打開后蓋。
4、將控制箱面板上的接地端子與高壓塔的接地接線柱，用接地線連接在一起，并與現場或試驗室的地線接牢。為保證您與設備的安全，請務必反復檢查接地線，以確保各部位接地良好。用提供的七芯電纜連接控制箱與高壓塔，電纜兩端為同樣的快速航空插頭，注意用插頭側面豁口對準插座內側粗凸部分插入并順時針擰緊。（可用電纜任一端連接控制箱或高壓塔）接好電源線，電源為單相交流220V，工頻50Hz。
5、打開電源開關，此時電源開關燈（綠燈）和面板表亮。則高壓指示燈（綠）亮，如高壓提示蜂鳴器處在開的位置，則鳴叫以提示操作者在加高壓，此時，順時針旋轉高壓輸出調節鈕，則升高壓，電壓表顯示為負載試品上的電壓kV值，電流表則顯示試品上流過的電流和所有泄漏電流的之和，但不包括內置高壓分壓器的電流。電流以微安單位uA值。如果打開電源開關，高壓顯示燈（綠燈）不亮，且故障顯示中“回零”燈（紅燈）亮?xí)r、則表示高壓輸出調節鈕未在零位上，請逆時針旋轉此鈕至“零位”上，并將微調電壓旋鈕回到零位上，此時“回零“燈熄滅，再順時針調節，即可升壓。
6、若不需要額定輸出電壓范圍內的調壓保護時，要把過壓保護整定鈕順時針旋至zui大值。否則，當輸出電壓超過額定輸出電壓時，即自動保護，切斷高壓。若要求在額定輸出電壓范圍內進行調壓保護時，請空載升壓按以上步驟升壓到預定的保護電壓上，再將過壓保護整定旋鈕慢慢逆時針旋轉到所需要的電壓上，作過壓保護動作，“過壓”指示燈亮，保持過壓保護整定旋鈕就定于此位置上，將升壓旋鈕回到零位上，關閉電源。接上試品，當升壓超過預定電壓時即自動切斷高壓。
7、當發生過壓、過流等故障時，高壓自動切斷，高壓顯示燈（綠燈）熄滅，蜂嗚器停止鳴叫，相應故障指示燈亮，說明試品已短路，若要重新啟動時，應將高壓輸出調整鈕回到零位上，微調旋鈕同樣回到零位上，再關掉電源開關，然后，再打開電源開關，才能切除保護重新升壓。
8、正常工作關機時，應先將高壓調整旋鈕逆時針回到零位上，再將微調電壓旋鈕回到零位上，較后，關掉電源開關。
9、電源開關兼用作保護重置開關，故當故障顯示燈（回零顯示燈除外）亮后，應關閉電源開關再打開才能解除保護，重新升壓。
10、負載為大容性負載時，為避免充電電流過大而觸發過流保護，應適當放慢升壓速度。試驗完畢后，將輸出電壓調整鈕逆時針旋至零位上，此時電壓表仍顯示試品上的電壓值，請等試品通過高壓塔放電至20kV以下時再用接地棒放電，以確保安全。
信息整理：揚州拓普電氣科技有限公司
