電纜護層保護器工作原理、作用、特點以及應用詳解
電纜護層保護器工作原理
電纜護層保護器在正常工作條件下，呈現較高的電阻，此時流經護層保護器的電流很小，不會影響電纜護層的運行方式，當過電壓侵入時，不接地端的護套或護套交叉換位互聯處會出現較高的沖擊過電壓，這時護層保護器呈現較小的電阻，使過電壓能量較容易地經保護器流入大地，而保護器自身不會被損壞，時后不接地端又恢復呈現高阻狀態。
電纜護層保護器的作用
近年來，隨著現代工業的發展，城市使用電力電纜越來越多，電力部門迫切需要解決電纜護層絕緣保護的問題，不斷要求制造部門提供安全可靠的電纜護層保護器。電纜護層保護器不僅可以保證電纜安全供電，延長電纜使用壽命，提高電纜經濟價值及輸電容量，而且可以降低護套對地過電壓，避免外護層擊穿，保證電纜可靠運行。
電纜護層保護器的特點
電纜護層保護器采用ZnO壓敏電阻作為保護元件，無串聯間隙，保護特性好，具有優良的非線性伏安特性曲線。既具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆等優點及良好的化學穩定性、憎水性、密封性。
電纜護層保護器的應用
電纜護層保護器安裝在電纜金屬護層與地之間，是用來保護電纜的金屬護層免受各種過電壓的危害的一種保護裝置。可廣泛應用于35kV大截面電力電纜和66kV、110kV及以上電壓等級的單芯電力電纜線路中。
小貼士

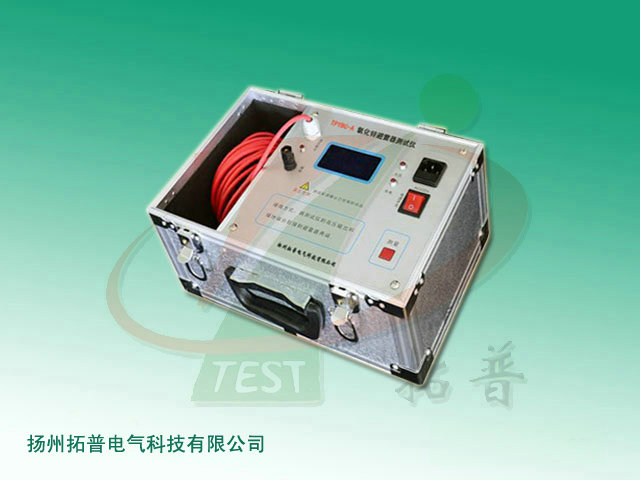

拓普電氣打造的TPHBC型電纜護層保護器測試儀適用于檢測10kV及以下電力系統用電纜護層保護器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。拓奧普電力根據現場測量需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。是電力系統以及電力電纜生產廠家現場檢驗不可少的設備。
功能特點
1、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。
2、使用方便：測量數據顯示直觀。
3、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。
4、攜帶方便：高度、體積、重量?jī)H為同類產品的30%～70%，攜帶方便。
技術指標
1、測量范圍：電壓：0～30kV 電流：0～1000μA
2、分辨率：電流：0.5μA 電壓：0.1kV
3、內置電源充電時間：2～3小時
4、內置電源使用時間：≥4小時
5、環境溫度：-10℃～50℃
6、相對濕度：25℃時≤85%
7、海拔高度：＜1000m
8、電源電壓：AC 220V±10%
9、電源頻率：50Hz±1Hz
信息整理：揚州拓普電氣科技有限公司
電纜護層保護器在正常工作條件下，呈現較高的電阻，此時流經護層保護器的電流很小，不會影響電纜護層的運行方式，當過電壓侵入時，不接地端的護套或護套交叉換位互聯處會出現較高的沖擊過電壓，這時護層保護器呈現較小的電阻，使過電壓能量較容易地經保護器流入大地，而保護器自身不會被損壞，時后不接地端又恢復呈現高阻狀態。
電纜護層保護器的作用
近年來，隨著現代工業的發展，城市使用電力電纜越來越多，電力部門迫切需要解決電纜護層絕緣保護的問題，不斷要求制造部門提供安全可靠的電纜護層保護器。電纜護層保護器不僅可以保證電纜安全供電，延長電纜使用壽命，提高電纜經濟價值及輸電容量，而且可以降低護套對地過電壓，避免外護層擊穿，保證電纜可靠運行。
電纜護層保護器的特點
電纜護層保護器采用ZnO壓敏電阻作為保護元件，無串聯間隙，保護特性好，具有優良的非線性伏安特性曲線。既具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆等優點及良好的化學穩定性、憎水性、密封性。
電纜護層保護器的應用
電纜護層保護器安裝在電纜金屬護層與地之間，是用來保護電纜的金屬護層免受各種過電壓的危害的一種保護裝置。可廣泛應用于35kV大截面電力電纜和66kV、110kV及以上電壓等級的單芯電力電纜線路中。
小貼士
拓普電氣打造的TPHBC型電纜護層保護器測試儀適用于檢測10kV及以下電力系統用電纜護層保護器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。拓奧普電力根據現場測量需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。是電力系統以及電力電纜生產廠家現場檢驗不可少的設備。
功能特點
1、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。
2、使用方便：測量數據顯示直觀。
3、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。
4、攜帶方便：高度、體積、重量?jī)H為同類產品的30%～70%，攜帶方便。
技術指標
1、測量范圍：電壓：0～30kV 電流：0～1000μA
2、分辨率：電流：0.5μA 電壓：0.1kV
3、內置電源充電時間：2～3小時
4、內置電源使用時間：≥4小時
5、環境溫度：-10℃～50℃
6、相對濕度：25℃時≤85%
7、海拔高度：＜1000m
8、電源電壓：AC 220V±10%
9、電源頻率：50Hz±1Hz
信息整理：揚州拓普電氣科技有限公司
