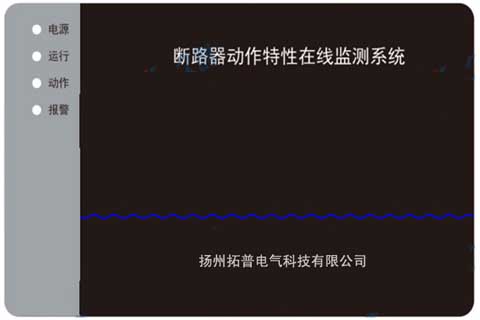

斷路器機械特性在線監測裝置檢測意義與檢查項目
斷路器機械特性在線監測裝置檢測意義
斷路器分閘、合閘時間：分合閘時間的變化反映出機構的靈活性及機構磨損信息。
斷路器分閘、合閘線圈電流曲線：機構卡澀，開關分、合不到位，分、 合閘鐵芯卡死或機構轉軸生銹，都將造成線圈燒毀，這些故障都可以從線圈電流上反映出來。
儲能時間：儲能機構中合閘彈簧強度下降、部件磨損或卡澀、電機故障、微動開關故障等，對斷路器的儲能或分合閘操作產生不利影響
儲能電流曲線：通過監測儲能電機的電流能夠監測彈簧、儲能機構以及電機和微動開關的狀態。
斷路器分合閘次數及失敗次數統計：直觀顯示斷路器操作次數與操作狀態。
檢修人員可根據裝置所測量的上述參數了解斷路器的運行狀態，掌握斷路器的運行參數，從而進行檢修計劃的制定和調整。
斷路器機械特性在線監測裝置檢查項目
斷路器分、合閘線圈電流波形
斷路器分、合閘時間
儲能電機電流
儲能時間
動作行程波形圖（選配）
斷路器分合閘狀態和儲能狀態
斷路器分合閘次數及失敗次數統計
斷路器機械特性在線監測裝置傳感器安裝
機械特性監測包括分合閘線圈電流波形、儲能狀態等，涉及傳感器比較多。分合閘線圈電流波形由小電流傳感器以穿芯方式從分、合閘控制回路取樣，傳感器應緊固于合適的位置；儲能狀態的監測包括儲能電機的電流和電壓，其中電流由小電流傳感器以穿芯方式從儲能電機電源回路取樣，電壓可由分壓器取樣，確保電流和電壓傳感器不影響儲能電機的安全運行。
斷路器機械特性在線監測裝置系統功能
本系統可實現對斷路器帶電運行狀態和停運狀態兩種模式的監測。
根據《電力設備預防性試驗規程》（DL/T596-1996）、《12kV戶外高壓真空斷路器檢修工藝規程》（DL/T 391-2010）及國家電網公司發布的《高壓開關設備反事故技術措施》，斷路器在線狀態監測裝置為斷路器的檢修提供科學依據，其主要優點：
不影響、不改變斷路器本身結構、接線及特性。
滿足各種常規三相斷路器、鐵路牽引單相斷路器、地鐵直流斷路器等各種形式的監測要求。
液晶彩色觸摸屏（選配）顯示斷路器的運行狀態及健康狀況，實時獲取斷路器參數及曲線。
可通過有線或無線集中顯示，滿足了新建項目和改造項目的不同需求。
對斷路器分合閘線圈及儲能線圈進行實時監測，線圈電流異常時進行報警，裝置采用穿芯式霍爾傳感器采集電流信號，不影響 斷路器原有操作，提高供電可靠性。
斷路器真空度在線監測，并將設備狀態上傳觸摸屏或后臺顯示。
帶標準的以太網、RS485及物聯網無線通信接口，也可擴展為IEC61850規約，符合泛在電力物聯網的建設標準。
信息整理：揚州拓普電氣科技有限公司
