真空開關_真空度測試儀_TP_BCM703_技術資料

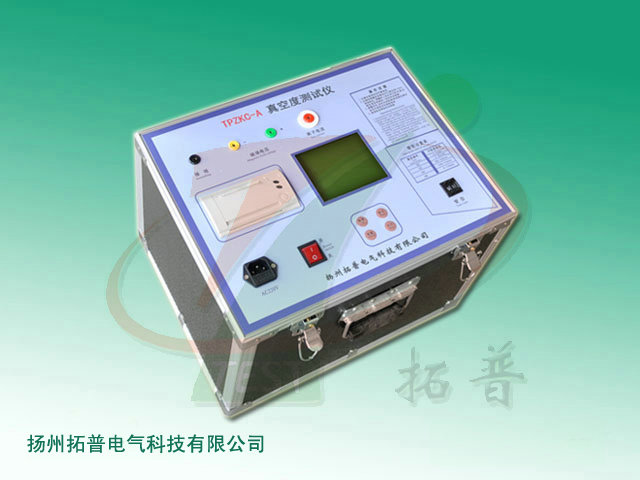

真空斷路器判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2～10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。該真空度測試儀采用勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。
該真空開關真空度測試儀的突出特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。本儀器具有使用方便、操作簡便、不拆卸測量等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、鐵路、煤炭、紡織等使用真空開關的部門。
工作原理
將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓；將滅弧室置于螺旋線圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈施加磁場電壓，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣在脈沖磁場和強電場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體的密度（即真空度值）成比例關系。對于不同型號的真空管（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定各種管型的真空度與離子電源間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流-真空度曲線而獲得該管型的真空度。
在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回?cái)嗦菲餮b置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。
功能特點
●真空度測試儀是真空滅弧室的真空度的鑒定設備，它以單片計算機為主控單元，測試過程完全實現自動化。儀器在原理上改變了國內外同類產品采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，在物理原理上有更好的準確性，而且，有效地抑制了測試過程中脈沖電源的干擾，使測試穩定可靠。該儀器中已存有35條真空滅弧室的測量標準曲線，涵蓋了國內外絕大多數管型。
技術指標
●所測真空泡：電壓等級6KV-35KV以上
●測量范圍：10-5---10-1 Pa
●測量誤差：10-4---10-1 Pa 中 誤差＜10%
●測量分辨率：10-5 Pa
●漏氣的滅弧室在測量中將發生電擊穿，本機處于保護狀態。
●允許環溫：-20℃--50℃，如在0℃以下測試時請先將機器通電20分鐘后再使用。
●空氣濕度：＜85%RH
●輸入電源：AC220±10% 50/60Hz
信息整理：揚州拓普電氣科技有限公司
