變壓器容量及空載負載測試儀_TP_GOZ-RLX-G_技術參數

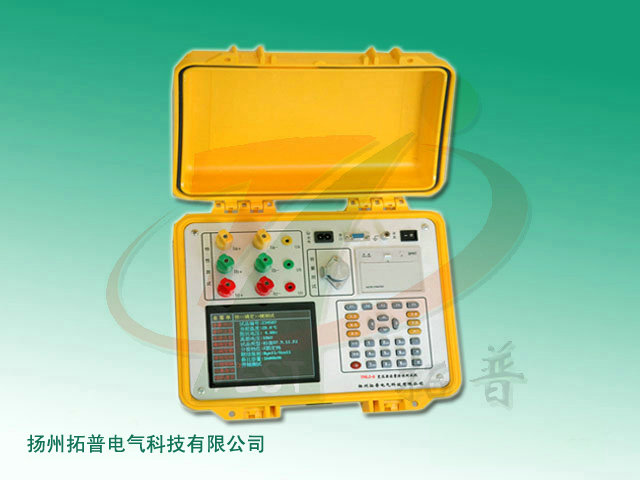

變壓器容量及空載負載測試儀是針對電力用戶偷逃基本電費、私自增容問題而研發設計的新型儀器，用于變壓器容量、空載、負載等特性參數測量的高精密儀器。本儀器為多功能測量?jī)x器，相當于兩種測試儀器：即變壓器容量測試儀及變壓器特性參數測試儀?？蓪?duì)多種變壓器的容量、型式、空載電流、空載損耗、短路（負載）損耗、阻抗電壓等一系列工頻參數進行精密的測量。
儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。
功能特點
1、可測量各種配電變壓器的容量，無源測量，方便、準確
2、可測量變壓器的空載電流、空載損耗、短路電壓、短路（負載）損耗
3、儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單
4、測試三相變壓器的空載、負載時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的向量圖
5、單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）
6、所有測試結果均自動進行校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高
7、320×240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季
8、儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便
9、自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理
10、面板式熱敏打印機，可現場快速打印試驗結果
11、數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲500組實驗結果，能與計算機聯機傳送數據
12、允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品
技術參數
1、環境條件
溫度：-5℃～40℃
相對濕度：< 90%
海拔高度：< 2500m
外界干擾：無特強震動、無特強電磁場
外部供電電源：220V±10%，45Hz～55Hz
2、測量范圍
容量：30KVA～65000KVA
電壓：0～700V，儀器內部自動切換量程
電流：0～100A，儀器內部自動切換量程
頻率：45Hz～65Hz
3、測試精度
電壓：0~100V，±0.2%FS；100~700V，±0.2%
電流：0~10A，±0.2%FS；10~100A，±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02< CosΦ< 0.1）
4、絕緣強度
電壓、電流輸入端對機殼的絕緣電阻≥100MΩ
工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗
信息整理：揚州拓普電氣科技有限公司
