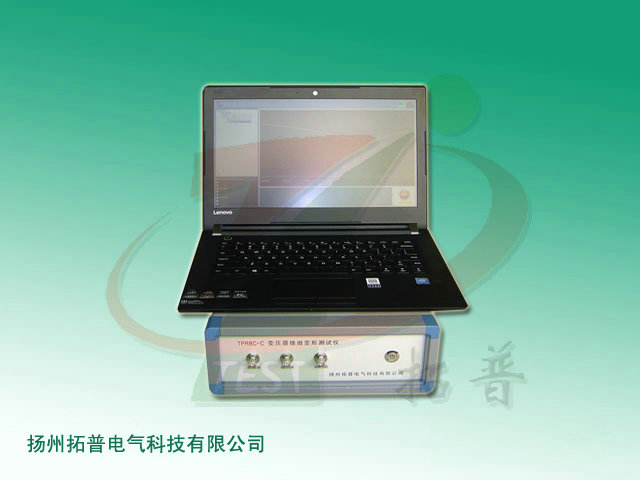

變壓器繞組變形測試儀_TP_HTBX-H_技術參數
本儀器根據對變壓器內部繞組特征參數的測量，采用內部故障頻率響應分析(FRA)方法，對變壓器內部故障作出準確判斷。
變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
產品別稱：電力變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀
技術參數
信息整理：揚州拓普電氣科技有限公司
變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。
產品別稱：電力變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀
技術參數
|
線性掃頻測量范圍
|
（1kHz)～(1MHz)
|
|
分段掃頻測量范圍
|
（0.5kHz）-（1kHz）
|
|
（0.5kHz）-（10kHz）
|
|
|
（10kHz）-（100kHz）
|
|
|
（100kHz）-（500kHz）
|
|
|
（500kHz）-（1000kHz）
|
|
|
幅度測量范圍
|
（-100dB)～(+20dB)
|
|
幅度測量精度
|
+20dB～-60dB ； ±1dB
|
|
-60dB～-100dB ； ±2dB
|
|
|
掃描頻率精度
|
0.01%
|
|
信號輸入阻抗
|
1MΩ
|
|
信號輸出阻抗
|
50Ω
|
|
同相測試重復率
|
99.5%
|
信息整理：揚州拓普電氣科技有限公司
