設備簡介

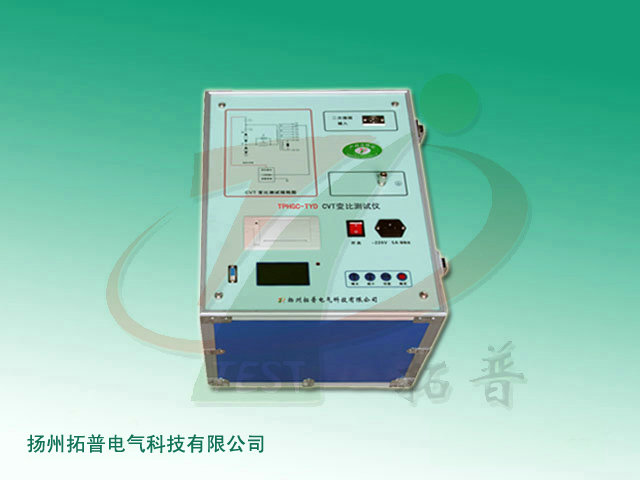

TPHGC-TYD型CVT變比測試儀主要用于電容式電壓互感器各繞組變比的測量。該儀器突破了傳統的變比電橋測量方式，采用變頻電源技術，利用單片機和現代電子技術進行自動頻率變換、模/數轉換和數據運算；抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，提供10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
功能特點
1、該儀器采用復數電流法，可測量CVT各繞組的變比值及相位角。測試結果精度高，便于實現自動化測量。
2、儀器采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
6、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
7、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。
技術參數
1、變比測量范圍：10～99999
2、變比測量精度：±讀數×1%
3、相位測量范圍：0～359.9°
4、相位測量精度：±0.1°
5、測量時間：約40s，與測量方式有關
6、輸入電源：180V～270VAC，50Hz±1%，市電或發電機供電
7、打 印 機：熱敏微型打印機
8、計算機接口：標準RS232接口
9、操作環境：環境溫度：-10℃～50℃
相對濕度：<90%
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
