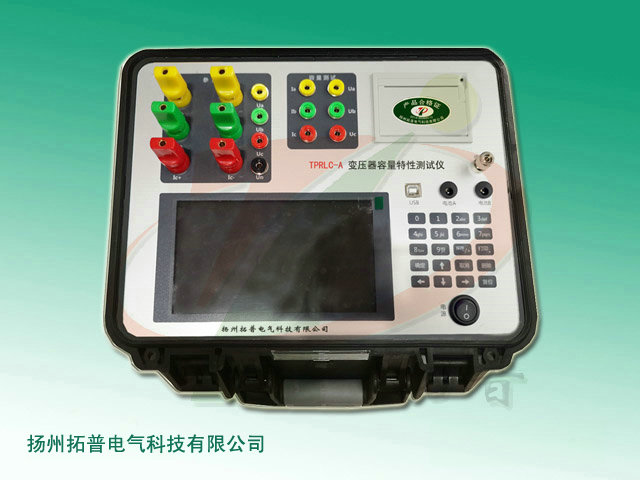

- 變壓器容量特性測試儀
){kind=small}
名稱：變壓器容量測試儀
型 號：TPRLC-A
TPRLC-A 變壓器容量測試儀是專門用于檢測變壓器容量、特性參數的高精密儀器。本產品應用彩色液晶顯示屏，中文顯示，簡便快捷的菜單式操作，人機界面友好。儀器內部自帶高效能可充電電池，無需外接電源即可工作。
詳細介紹
產品概述
隨著《GB20052-2020 電力變壓器能效限定值及能效等級》的頒布實施，低碳減排工作在電力變壓器領域如火如荼的開展。電力變壓器能效等級的判定和核查工作，在各環節逐漸展開。市場上急需要一款方便易用的便攜類儀器，可以快速測定電力變壓器的能耗等級。
TPRLC-A 變壓器容量測試儀為多功能測量儀器，相當于往常兩種測試儀器：即有源變壓器容量測試儀+變壓器特性參數測試儀。它可對多種變壓器的容量、能效等級、空載損耗、空載電流、負載損耗、阻抗電壓等一系列工頻參數進行精密測量。并對各項指標進行了補償校正，確保各項數據的準確。
本產品采用彩色液晶屏顯示，具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等特點?？扇〈酝枚啾矸y量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。
功能特點
1、支持《GB20052-2020 電力變壓器能效限定值及能效等級》。根據測試結果中的空載、負載損耗，可以判斷，包含但不限于“S20、SBH21、S22、SBH25”、“SCBH17、SCB18、SCBH19”等油浸式、干式變壓器能效代號。
2、結合外配電源、調壓、升壓升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等特性數據。
3、所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
4、變壓器特性測量中，電壓z大量程可達750V，電流z大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器。
5、可現場測量各種單（選配）三相配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷。
6、變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍
7、彩色大屏幕、高亮度液晶顯示，全中文菜單及操作提示，實現了非常友好的人機對話界面；支持中文輸入。
隨著《GB20052-2020 電力變壓器能效限定值及能效等級》的頒布實施，低碳減排工作在電力變壓器領域如火如荼的開展。電力變壓器能效等級的判定和核查工作，在各環節逐漸展開。市場上急需要一款方便易用的便攜類儀器，可以快速測定電力變壓器的能耗等級。
TPRLC-A 變壓器容量測試儀為多功能測量儀器，相當于往常兩種測試儀器：即有源變壓器容量測試儀+變壓器特性參數測試儀。它可對多種變壓器的容量、能效等級、空載損耗、空載電流、負載損耗、阻抗電壓等一系列工頻參數進行精密測量。并對各項指標進行了補償校正，確保各項數據的準確。
本產品采用彩色液晶屏顯示，具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等特點?？扇〈酝枚啾矸y量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。
功能特點
1、支持《GB20052-2020 電力變壓器能效限定值及能效等級》。根據測試結果中的空載、負載損耗，可以判斷，包含但不限于“S20、SBH21、S22、SBH25”、“SCBH17、SCB18、SCBH19”等油浸式、干式變壓器能效代號。
2、結合外配電源、調壓、升壓升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等特性數據。
3、所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
4、變壓器特性測量中，電壓z大量程可達750V，電流z大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器。
5、可現場測量各種單（選配）三相配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷。
6、變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍
7、彩色大屏幕、高亮度液晶顯示，全中文菜單及操作提示，實現了非常友好的人機對話界面；支持中文輸入。
技術指標
1、內置電源輸出范圍：
電壓：0～10V
電流：0～10A
2、特性測試電源輸入范圍：
電壓：0～750V
電流：0～100A
3、測試準確度：
電壓真有效值、電流真有效值：±0.2%FS；電壓平均有效值：±0.5%FS
功率：±0.5%（CosΦ＞0.1），±1.0%（0.02＜CosΦ＜0.1）
4、工作溫度：-20℃～+60℃
5、充電器電源要求：市電 AC160V～265V
6、絕緣度：容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ。
充電電源輸入對機殼之間承受工頻2kV（有效值），測試時長1分鐘。
友情提醒：購置電力變壓器檢測設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
1、內置電源輸出范圍：
電壓：0～10V
電流：0～10A
2、特性測試電源輸入范圍：
電壓：0～750V
電流：0～100A
3、測試準確度：
電壓真有效值、電流真有效值：±0.2%FS；電壓平均有效值：±0.5%FS
功率：±0.5%（CosΦ＞0.1），±1.0%（0.02＜CosΦ＜0.1）
4、工作溫度：-20℃～+60℃
5、充電器電源要求：市電 AC160V～265V
6、絕緣度：容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ。
充電電源輸入對機殼之間承受工頻2kV（有效值），測試時長1分鐘。
友情提醒：購置電力變壓器檢測設備要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
