- 電力電纜故障測試儀
){kind=small}
產品概述

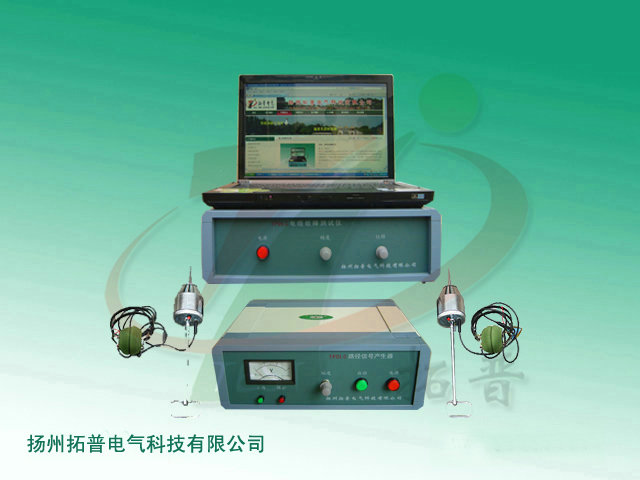

TPDLC 電纜故障測試儀是本公司采用計算機技術研制開發的智能型電纜故障測試儀。該電纜故障測試儀成套由筆記本電腦、測試系統、路徑信號產生器、路徑信號接收器和定位儀等幾部份組成，可完成電纜故障的測試和電纜資料的管理兩項任務。
功能特點
1、TPDLC 電纜故障測試管理系統由筆記本電腦、測試系統、路徑信號產生器、路徑信號接收器和定位儀等幾部份組成，可完成電纜故障的測試和電纜資料的管理兩項任務。
2、筆記本電腦進行測試控制、數據處理和電纜資料管理。
3、故障測試系統與筆記本配合可在故障電纜一端測出故障點距測試端的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。
4、路徑信號產生器可產生頻率15KHz、幅度30V的斷續正弦波信號，用于尋找電纜路徑。
5、路徑信號接收器用來接收路徑信號，查找電纜走向和估測電纜埋設的深度。
6、定位儀用于故障點的精確定位。
技術指標
1、電纜故障測試系統
（1）可測試各種電力電纜的各類故障及通信電纜和市話電纜的開路、斷路故障。
（2）可測量長度已知的任何電纜中電波傳播的速度。
（3）測試距離：不小于16千米
（4）系統誤差：小于1米
（5）采樣頻率：25MHz
（6）測試盲區：小于10米
（7）電源：交流220V±10%
2、電纜路徑信號產生器
（1）信號頻率：15KHz
（2）振蕩方式：斷續
（3）輸出功率：30W
（4）電源：220V±10%
3、電纜故障定位儀
測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20:1的情況下輸入信號不大于10μv。
（1）輸入阻抗：不小于1.2KΩ
（2）使用2×2000Ω耳機
（3）輸入工作電壓：DC9V±10%
（4）使用環境溫度：-20℃~40℃
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
