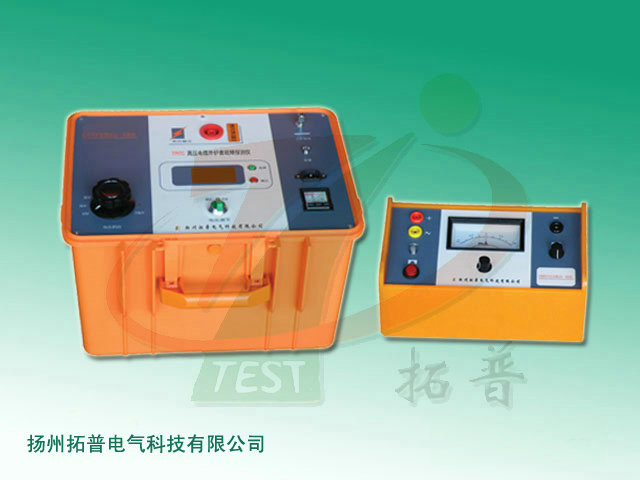

- 高壓電纜外護套故障探測儀
){kind=small}
設備簡介
TPHTC 高壓電纜外護套故障探測儀主要用于準確定點單芯電纜的外護套故障，準確定點低壓電纜中的接地泄漏故障，進行高壓電纜外護套故障的預定位及耐壓試驗。
交聯電纜外護套故障測試儀全面滿足標準GB50150-2006的電纜外護套耐壓試驗規定，包括適合交叉互聯系統的電纜外護套交接試驗和預防性試驗以及電纜外護套的故障定位?？焖贉?zhǔn)確查找10kV-500kV單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，同時可對高密度聚乙烯、聚氯乙烯電纜外護套進行5kV-10kV,1分鐘的直流耐壓實驗，是此類電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。
該電纜外護套故障測試儀可以進行下列測試：中高壓屏蔽電纜上的護套故障預定位、塑料絕緣層低壓電纜上線路接地故障預定位、采用測量跨步電壓法可以對電纜故障進行準確定點。
本設備采用微機和數字化技術，具有良好的操作和自動保護性能，使用方便安全，此設備也適合于將低壓電力電纜中的高阻電纜故障轉換為低阻故障。
工作原理
地埋電纜外護套故障的測尋，同電力電纜故障探測一樣，一般要經過“粗測”和“定點”二個步驟。外護套接地故障的粗測（測距）一般采用壓降法和電橋法測試。由于電橋法測試有局限性，不能測試多點接地故障，也不能測試三相電纜鏈?zhǔn)浇拥剡B線的故障。本儀器是針對外護套故障的特點，采用壓降法初測電纜外護套的接地故障，再用跨步電壓法精確查找故障點，通過兩根接地釬，尋找土壤中電勢差的變化而精確定點。在故障點處流入大地的測試電流導致故障點處為正負電壓峰值轉換點，在故障點前接近故障時，跨步電壓增加，越過故障后跨步電壓減小，并且極性改變。當兩地釬在接地故障點正上方的等電勢圓周上時，指針停在零位，此處既為電纜故障點的準確位置。儀器用于交聯電纜的外護套故障探測；也可用于地埋線和全塑線（無金屬護層電纜）故障的探測；還可用作電纜或其它電器的10KV直流耐壓試驗。
功能特點
1、連續可調的輸出電壓，電壓范圍：1000V、2000V、5000V和10000V。
2、通過對電壓和電流的數字化采樣和微機控制實現過載保護。
3、低功率故障定位，以避免損壞相鄰線路或電纜。
4、通過大屏幕液晶來顯示電壓和電流以及操作提示。
5、自動放電裝置提供了清除殘余電荷和將測試件接地的功能。
6、一機多功能，操作方便安全。
7、有效解決波傳播特性不好的PVC聚氯乙烯電纜、無銅屏蔽低壓電纜故障。
8、測試電壓細分為1000V，2000V，5000、10000V四檔，適用于不同電壓等級的電纜。
9、測量范圍無盲區。
10、適用于380V～220kV高、中、低壓電力電纜的故障預定位。
11、適用于380～1000V電纜跨步電壓法時的準確定點。
12、適用于66kV～220kV電纜外護套故障的預定位和準確定點。
13、高壓發生器同時是電纜故障轉換儀，可將高達500MΩ的疑難高阻故障轉換為低阻故障。
技術指標
1、電源輸出方式：直流、脈動兩種方式供選擇
2、直流電壓輸出：電壓0～10kV可調
3、直流電流輸出：50mA～500mA
4、電壓比較法誤差：±2%
5、定點精度：±30cm
6、工作電源：220V±10%、50Hz、1KVA
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
