- 絕緣電阻測試儀器
){kind=small}
名稱：埋地管道防腐層絕緣電阻測量?jī)x
型 號：TP-AY508H
TP-AY508H 埋地管道防腐層絕緣電阻測量?jī)x可用于測量連續管道中的任意長管段, 適用于不同管徑、不同鋼質、不同防腐絕緣材料、不同防腐層結構的埋地管道；測量時不需開挖管道，不影響管道正常工作，不需關停外加電流陰極保護, 不受管道有無分支影響，不受交流干擾影響。
詳細介紹
產品簡介

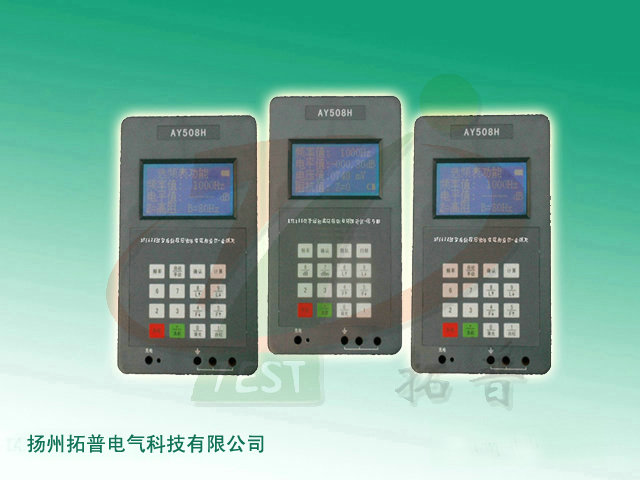

TP-AY508H型埋地管道防腐層絕緣電阻測量?jī)x是由一臺“信號源”和二臺“選頻表”組成。本儀器是按變頻選頻法原理要求研制的專用測量?jī)x器。變頻選頻法是針對被測管段長度及被測管段防腐層質量狀況，選用不同頻率的信號輸入管道，并測量信號在管中的傳輸衰耗(電平差)，實現測量連續管道任意長管段防腐層絕緣電阻的。為此，應用專用測量?jī)x器現場實測的參數有兩項：測量信號的“頻率值”(Hz)及該信號在被測管段的“電平衰耗”(dB)值。
TP-AY508H型管道防腐層絕緣電阻測量?jī)x是經過不斷改進、提高、生產的第七代全新的專用測量?jī)x器，便于野外作業、體積小、重量輕、可靠性高、全數字中文菜單顯示、自動測量。
產品特點
1、儀器適用于測量連續管道中的任意管段、不同管徑、不同鋼質、不同防腐層絕緣材料、不需開挖、不需關停外加電流陰極保護、不受管道有無分支影響、不受管道中雜散電流干擾影響。
2、計算軟件已注冊在測試儀器中（無需光盤、電腦的開銷），現場運算具體的測量絕緣電阻的數據。
3、引入了抗干擾濾波器，使測量不受工頻基波、諧波的影響。
技術指標
1.信號源部分
1.1輸出頻率范圍：15Hz～620kHz，分辨率：1Hz
1.2輸出電平范圍：-30dB～+20dB
1.3輸出阻抗：0Ω、75Ω、100Ω
2.接收機部分
2.1測量頻率范圍：15Hz～620kHz，分辨率：1Hz
2.2測量電平范圍：-100dB～+50dB
3.其它指標
3.1電源：7.6V/2000mAh，連續工作時間大于4小時，間隔工作時間8～12小時。
3.2環境溫度：-30℃～+40℃
3.3外形尺寸：185×100×55mm
3.4重量：信號源：0.6kg，接收機：0.75kg
3.5顯示方式：全數字中文菜單
AY508H型信號源
1、信號源主要特點：采用全新的數字頻率合成技術、頻率分辨率高、穩定性好; 微處理器控制、數字化液晶顯示屏; 直流電源、體積小、重量輕、方便野外作業。
2、信號源技術指標
輸出頻率范圍：15 Hz ～620kHz
頻率分辨率：1Hz
輸出電平范圍：-40dB ～0dB ～＋10dB
輸出電平誤差：±0.5 dB
電平分辨率：0.01dB
輸出阻抗：0Ω ±10%
電 源： 直流7.6V
環境溫度：-10℃ ～＋40℃
外形尺寸：185×100×50 mm
重量：約0.7 kg
AY508V型選頻表
1、選頻表主要特點：采用全新數字頻率合成鎖相技術、頻率分辨率高、穩定性好； 微處理器控制、數字化液晶顯示屏、電平自動測量； 直流供電、體積小、重量輕、方便野外作業。
2、選頻表技術指標
測量頻率范圍：15 Hz ～620kHz
分辨率：1Hz
測量電平范圍：+50dB ～ -100dB，
測量電平誤差： ±0.5 dB
電源：直流充電電池 7.6V
環境溫度：-10℃ ～＋40℃
外形尺寸：185×100×50 mm
重量： 約0.65 kg
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！
TP-AY508H型埋地管道防腐層絕緣電阻測量?jī)x是由一臺“信號源”和二臺“選頻表”組成。本儀器是按變頻選頻法原理要求研制的專用測量?jī)x器。變頻選頻法是針對被測管段長度及被測管段防腐層質量狀況，選用不同頻率的信號輸入管道，并測量信號在管中的傳輸衰耗(電平差)，實現測量連續管道任意長管段防腐層絕緣電阻的。為此，應用專用測量?jī)x器現場實測的參數有兩項：測量信號的“頻率值”(Hz)及該信號在被測管段的“電平衰耗”(dB)值。
TP-AY508H型管道防腐層絕緣電阻測量?jī)x是經過不斷改進、提高、生產的第七代全新的專用測量?jī)x器，便于野外作業、體積小、重量輕、可靠性高、全數字中文菜單顯示、自動測量。
產品特點
1、儀器適用于測量連續管道中的任意管段、不同管徑、不同鋼質、不同防腐層絕緣材料、不需開挖、不需關停外加電流陰極保護、不受管道有無分支影響、不受管道中雜散電流干擾影響。
2、計算軟件已注冊在測試儀器中（無需光盤、電腦的開銷），現場運算具體的測量絕緣電阻的數據。
3、引入了抗干擾濾波器，使測量不受工頻基波、諧波的影響。
技術指標
1.信號源部分
1.1輸出頻率范圍：15Hz～620kHz，分辨率：1Hz
1.2輸出電平范圍：-30dB～+20dB
1.3輸出阻抗：0Ω、75Ω、100Ω
2.接收機部分
2.1測量頻率范圍：15Hz～620kHz，分辨率：1Hz
2.2測量電平范圍：-100dB～+50dB
3.其它指標
3.1電源：7.6V/2000mAh，連續工作時間大于4小時，間隔工作時間8～12小時。
3.2環境溫度：-30℃～+40℃
3.3外形尺寸：185×100×55mm
3.4重量：信號源：0.6kg，接收機：0.75kg
3.5顯示方式：全數字中文菜單
AY508H型信號源
1、信號源主要特點：采用全新的數字頻率合成技術、頻率分辨率高、穩定性好; 微處理器控制、數字化液晶顯示屏; 直流電源、體積小、重量輕、方便野外作業。
2、信號源技術指標
輸出頻率范圍：15 Hz ～620kHz
頻率分辨率：1Hz
輸出電平范圍：-40dB ～0dB ～＋10dB
輸出電平誤差：±0.5 dB
電平分辨率：0.01dB
輸出阻抗：0Ω ±10%
電 源： 直流7.6V
環境溫度：-10℃ ～＋40℃
外形尺寸：185×100×50 mm
重量：約0.7 kg
AY508V型選頻表
1、選頻表主要特點：采用全新數字頻率合成鎖相技術、頻率分辨率高、穩定性好； 微處理器控制、數字化液晶顯示屏、電平自動測量； 直流供電、體積小、重量輕、方便野外作業。
2、選頻表技術指標
測量頻率范圍：15 Hz ～620kHz
分辨率：1Hz
測量電平范圍：+50dB ～ -100dB，
測量電平誤差： ±0.5 dB
電源：直流充電電池 7.6V
環境溫度：-10℃ ～＋40℃
外形尺寸：185×100×50 mm
重量： 約0.65 kg
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！
