- 變比組別測試儀
){kind=small}
產品概述
根據有關標準規定，變壓器生產過程中的半成品和成品以及新安裝和檢修后的變壓器在投運前必須進行變壓比測試，在《電力設備交接和預防性試驗規程》中也要求對運行的變壓器定期進行變比的測量。通過對變壓器的變比測試，就可以發現變壓器的線圈短路、回路開路、連接錯誤、調壓開關以及變壓器中的內部故障或接觸故障等等，從而保證設備的安全運行。

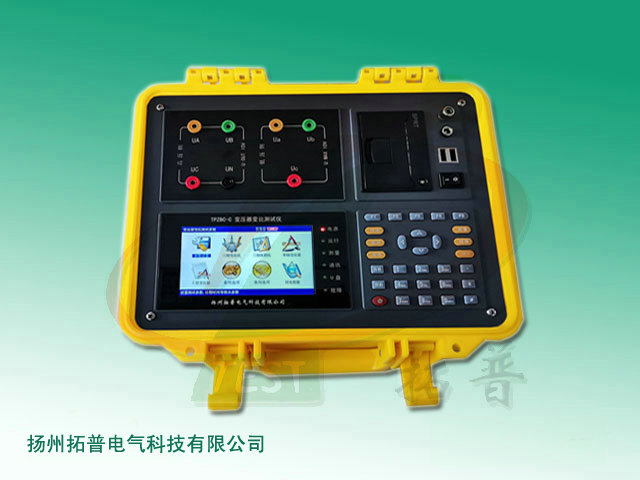

TPZBC-C 全自動變比測試儀實現了對變壓器變比及組別的全自動測量。儀器采用大屏幕液晶顯示器，全部操作由中文菜單提示，簡單直觀。儀器的測試結果準確可靠，測試速度快，復測性好，并且能夠存儲和打印數據，體積小巧，方便攜帶，抗干擾能力強，能夠適用于各種試驗現場，滿足各類用戶需要。
功能特點
1、三相測試：?jiǎn)蜗嚯娫摧斎?，?nèi)部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。
3、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的顯示出變壓器連接組別情況。
4、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式?？梢詫?duì)沒有銘牌的變壓器進行變比和組號的測量。
5、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
6、同時具有匝數比測量和運行電壓變比測量?jī)煞N功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。
7、采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
8、儀器自帶熱敏式微型打印機，可將測試結果打印留存。
9、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。
10、該變壓器變比測試儀體積小，重量輕，攜帶方便。
11、內部配備鋰離子充電電池，現場無需電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。
技術指標
1、變比測量范圍：0.9～10000
2、變比測量精度：0.1%（0.9～200）
0.2%（200～2000）
0.3%（2000～10000）
3、測量精度：高壓側電壓測量精度：0.05%
低壓側電壓測量精度：0.1%
4、測量速度快：35秒內完成三相測試
5、工作環境溫度：-10℃～40℃
6、工作環境濕度：0～80%
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
