- 綠揚示波器產品
){kind=small}

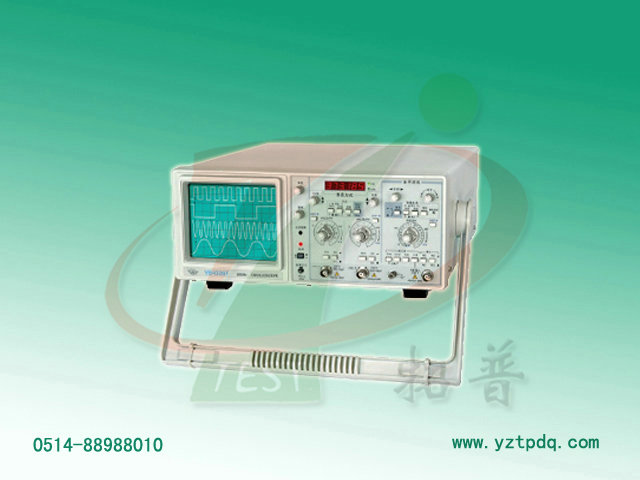

名稱：通用二蹤模擬示波器YB4328DF
型 號：YB4328DF
揚州拓普電氣科技有限公司是致力于通用二蹤模擬示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。 詳細介紹
揚州拓普電氣科技有限公司是致力于通用二蹤模擬示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
功能特點
1、通過擴展功能可將靈敏度提高至1m\Udiv：
2、掃描系統采用了全頻帶觸發式自動掃描電路：
3、靈活方便的觸發方式可供分別選擇某一通道信號或外輸入信號觸發的功能：
4、具有交替觸發的功能，能同時觀察兩路不相關信號：
5、設有觸發輸入端，可隨觸發通道輸出CH1或CH2信號：
6、密閉式衰減開關持久耐用：
7、內置六位頻率計，使測量時頻更簡捷。
產品指標
功能特點
1、通過擴展功能可將靈敏度提高至1m\Udiv：
2、掃描系統采用了全頻帶觸發式自動掃描電路：
3、靈活方便的觸發方式可供分別選擇某一通道信號或外輸入信號觸發的功能：
4、具有交替觸發的功能，能同時觀察兩路不相關信號：
5、設有觸發輸入端，可隨觸發通道輸出CH1或CH2信號：
6、密閉式衰減開關持久耐用：
7、內置六位頻率計，使測量時頻更簡捷。
產品指標
|
項目 \ 型號 |
YB4328F
|
YB4328DF
|
|
|
Y
|
工作方式
|
Y1、Y2、交替、斷續、疊加、X-Y
|
Y1、Y2、交替、斷續、疊加、X-Y
|
|
偏轉系數 |
5mV/div~10V/div按1-2-5進位
|
5mV/div~10V/div按1-2-5進位
|
|
|
共分11檔，誤差為±3%
|
共分11檔，誤差為±3%
|
||
|
×5 誤差為±5%
|
×5 誤差為±5%
|
||
|
頻帶寬度
|
AC:10Hz~20MHz -3dB
|
AC:10Hz~15MHz -3dB
|
|
|
DC:0~20MHz -3dB
|
DC:0~15MHz -3dB
|
||
|
擴展后頻帶寬度
|
AC:10Hz~5MHz -3dB
|
AC:10Hz~5MHz -3dB
|
|
|
DC:0~5MHz -3dB
|
DC:0~5MHz -3dB
|
||
|
輸入阻容
|
1±5%MΩ//≤30pF(直接)
|
1±5%MΩ//≤30pF(直接)
|
|
|
10±5%MΩ//≤23pF(經探極)
|
10±5%MΩ//≤23pF(經探極)
|
||
|
輸入電壓
|
400V(DC+ACp-p)
|
400V(DC+ACp-p)
|
|
|
觸 |
觸發源
|
Y1、Y2、交替、電源、外
|
Y1、Y2、交替、電源、外
|
|
耦合
|
AC/DC(外)常態/TV
|
AC/DC(外)常態/TV
|
|
|
極性
|
+、-
|
+、-
|
|
|
同步頻率范圍
|
自動50Hz~20MHz
|
自動50Hz~15MHz
|
|
|
水 |
掃描方式
|
自動、觸發、鎖定、單次
|
自動、觸發、鎖定、單次
|
|
掃描時間系數
|
0.1μs/div~0.2s/div按
|
0.1μs/div~10s/div
|
|
|
1-2-5進位共分20檔，
|
按1-2(2.5)-5進位共分29檔，
|
||
|
誤差為±5%
|
誤差為±5%,"慢掃"檔誤差為±8%
|
||
|
擴展
|
×5誤差為±10%
|
×5誤差為±10%
|
|
|
X-Y |
信號輸入
|
X軸：Y1 Y軸：Y2
|
X軸：Y1 Y軸：Y2
|
|
偏轉系數
|
同Y1
|
同Y1
|
|
|
頻率響應
|
AC:10Hz~1MHz -3dB
|
AC:10Hz~1MHz -3dB
|
|
|
DC:0~1MHz -3dB
|
DC:0~1MHz -3dB
|
||
|
輸入阻容
|
同Y1
|
同Y1
|
|
|
輸入電壓
|
同Y1
|
同Y1
|
|
|
Z
軸 系 統 |
輸入電壓
|
50V(DC+ACp-p)
|
50V(DC+ACp-p)
|
|
輸入電阻
|
10KΩ
|
10KΩ
|
|
|
頻率范圍
|
DC~5MHz
|
DC~5MHz
|
|
|
校 |
波形
|
方波
|
方波
|
|
幅度
|
0.5Vp-p±2%
|
0.5Vp-p±2%
|
|
|
頻率
|
1KHz±2%
|
1KHz±2%
|
|
|
示波管
|
余輝
|
中余輝
|
中余輝
|
|
電
源 |
電壓
|
220±10%V
|
220±10%V
|
|
頻率
|
50±5%Hz
|
50Hz±5%Hz
|
|
|
視在功率
|
約35VA
|
約35VA
|
|
|
物
理 特 性 |
質量
|
7.2kg
|
7.2kg
|
|
外形尺寸
|
320mm×130mm×400mm
|
320mm×130mm×400mm
|
|
