- 綠揚示波器產品
){kind=small}

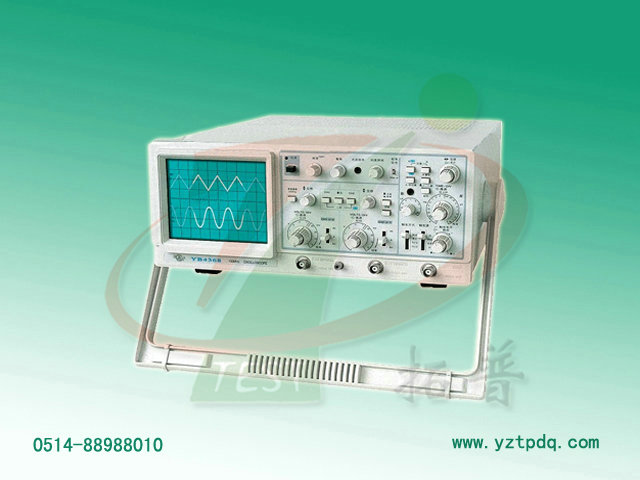

名稱：雙時基示波器YB4368
型 號：YB4368
揚州拓普電氣科技有限公司是致力于雙時基示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。 詳細介紹
揚州拓普電氣科技有限公司是致力于雙時基示波器、直流高壓發生器、SF6微水儀、串聯諧振生產、銷售于一體的企業，在產品結構、軟、硬件和電氣控制等方面積累了豐富的經驗，以新穎的設計、優質的產品受到了廣大用戶的青睞。
功能特點
1、寬頻帶：DC-100MHz -3dB。
2、垂直偏轉系數為1m\Udiv，掃描偏轉系數為5ns/div。
3、A、B雙時基掃描可同時顯示。
4、釋抑功能使各種復雜信號同步更加穩定。
5、采用高可靠性、高穩定性SMT工藝，設計新穎美觀，性價比高。
產品指標
|
項目 \ 型號 |
YB4368
|
|
|
垂 |
偏轉系數
|
5mV~5V/DIV 1-2-5進制分10檔(1mV/div~1V/div在×5MAG)
|
|
頻帶寬度 |
直流：DC-100MHz，交流：10Hz-100MHz-3dB；在×5MAG時直流：DC-20MHz，交流：10Hz-20MHz -3dB
|
|
|
擴展帶寬(1mV/div)
|
直流：DC-20MHz，交流：10Hz~20MHz -3dB
|
|
|
輸入阻抗
|
1MΩ±2%，25pF ±3pF
|
|
|
輸入電壓
|
400V(DC+AC峰值)，AC頻率≤1kHz
|
|
|
水 |
顯示方式
|
A,B,B觸發，X-Y，交替
|
|
掃描時間系數
|
A：0.05μs/div~0.2s/div,(1-2-5步進21檔±5%)
|
|
|
B：0.05μs/div~10μs/div,(1-2-5步進8檔±5%)
|
||
|
掃描擴展
|
×10MAG；±8%(0.1,0.05μs/div不校正)
|
|
|
延遲時間
|
0.2μs~2s
|
|
|
釋抑
|
連續變化2倍
|
|
|
觸 |
觸發源
|
內、CH2、電源、外觸發
|
|
觸發方式
|
自動、常態、TV-V、TV-H
|
|
|
極性
|
+、-
|
|
|
耦合系統
|
AC耦合
|
|
|
觸發靈敏度
|
頻率10Hz~10MHz，內0.48div,外200mV | |
|
頻率10MHz~100MHz，內2div,外500mV
|
||
|
Z軸 |
輸入阻抗
|
約20KΩ
|
|
輸入電壓
|
30V(DC+AC峰值)，AC頻率≤1kHz
|
|
|
帶寬
|
DC~2MHz
|
|
|
輸入信號
|
±5V(負電平增輝)
|
|
|
CH1 |
輸出電壓
|
20mV/div
|
|
輸出阻抗
|
約50Ω
|
|
|
帶寬
|
50Hz~30MHz(-3dB)
|
|
|
校準信號
|
波形
|
方波
|
|
頻率
|
1kHz±10%
|
|
|
幅度
|
0.5Vp-p±3%
|
|
|
物理特性 |
電源
|
AC 220V±10%
|
|
頻率
|
50~60Hz
|
|
|
功耗
|
55W
|
|
|
外形尺寸及質量
|
132H×321W×376D(mm) 約7.2kg
|
|
