- 過電壓保護器測試儀
){kind=small}
產品簡介
作為電力系統中一種新型過電壓保護裝置，三相組合式過電壓保護器已大量應用于35kV及以下電力系統中，用以限制雷電過電壓、真空斷路器操作過電壓以及電力系統中可能出現的各種暫態過電壓，可有效地保護電動機、變壓器、開關、電容器、電纜、母線等電力設備的絕緣不受損害，對相間和相對地的過電壓均能起到可靠的限制作用，是傳統的避雷器所不具備的。
對過電壓保護器的試驗，應該符合《DL/T 474.5-2006》現場絕緣試驗實施導則第5部分：避雷器試驗要求。三相組合式過電壓保護器主要分為有帶串聯間隙過壓保護器和無間隙過壓保護器兩大類，其試驗項目內容要求分別使用高壓工頻交流和高壓直流電源，試驗時需要直流高壓試驗設備及交流耐壓試驗設備各一套，設備體積大、件數多，且試驗現場需要提供220V供電電源才可使用，試驗接線測試較為繁瑣，工作效率低下。國內尚無可覆蓋有間隙和無間隙過電壓保護器的專用儀器。為此拓普電氣開發了一款適用于10kV電壓等級及以下的三相組合式過電壓保護器綜合測試裝置，用于三相組合式過電壓保護器調試及試驗項目，以期及早發現設備內部絕緣受潮及閥片老化等危險缺陷。

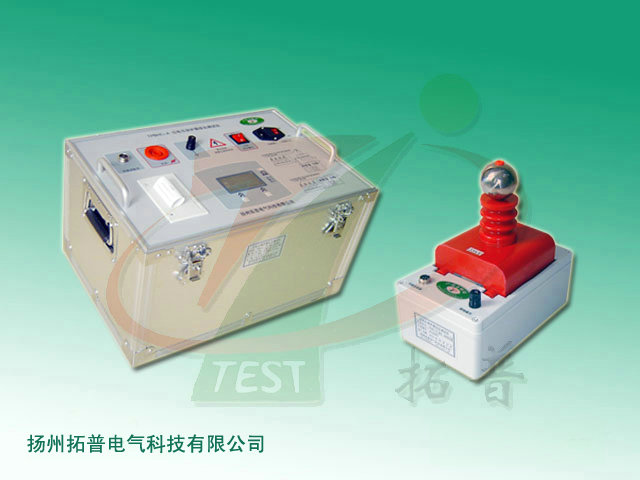

TPBHC-A 過電壓保護器綜合測試儀可完成無間隙型過電壓保護器及氧化鋅避雷器的直流1mA參考電壓試驗，通過外接試驗變壓器可實現對有間隙型過電壓保護器的工頻放電電壓試驗。
功能特點
1、儀器主機采用高強度、高絕緣、耐磨儀器箱，具有外形美觀，堅固耐用，防震性能好，絕緣等級高，方便現場搬運等特點。
2、該儀器直接使用220V市電供電，能滿足試驗現場要求。
3、周到的安全設計：儀器設計有高壓輸出開關，置于OUT后硬件電路才可接入高壓輸出電路，可有效避免因界面誤操作導致輸出高壓，而對試驗人員造成傷害的隱患；儀器一旦有高壓輸出會發出聲光報警提示，對現場使用人員有良好的提示作用。
4、儀器主機內置32位高速處理器，具有強大的數據處理能力。
5、全中文簡體液晶顯示，人機界面良好，操作簡單直觀。
6、儀器功能全面配置靈活，主機可直接輸出直流高壓用于測試無間隙三相過電壓保護器及氧化鋅避雷器，也可配置試驗變壓器用于有串聯間隙過電壓保護器的工頻放電試驗。
7、試驗參數包括有串聯間隙過電壓保護器交流動作電壓試驗和無間隙過電壓保護器及氧化鋅避雷器的直流1mA參考電壓試驗，數據可信、精度高。
8、該過電壓保護器測試儀附件配置齊全，能滿足各類過電壓保護器的試驗現場需要。
技術指標
1、工頻放電試驗
（1）輸出電壓：AC 0.00～30.0kV
（2）分 辨 率：0.1kV
（3）測量準確度：±1.5%±2個字
（4）測試間隔時間：≥15S
（5）測試完畢自動計算三次平均值并具有可選打印功能
2、直流1mA參考電壓試驗
（1）額定輸出：電壓：0～30kV 電流：0～1000μA
（2）測量范圍：電流：0～1000μA 電壓：0～30.0kVdc
（3）分 辨 率：電流：1μA 電壓：0.1kV
（4）測量準確度：±1.5%±1個字
（5）具有殘壓自動泄放功能
3、其他參數
（1）電源供電：AC220V、50Hz
（2）環境溫度：-10℃～+50℃
（3）相對濕度：RH≤80%
（4）海拔高度：＜1000m
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
