- 雙鉗數字相位伏安表
){kind=small}
儀器概述

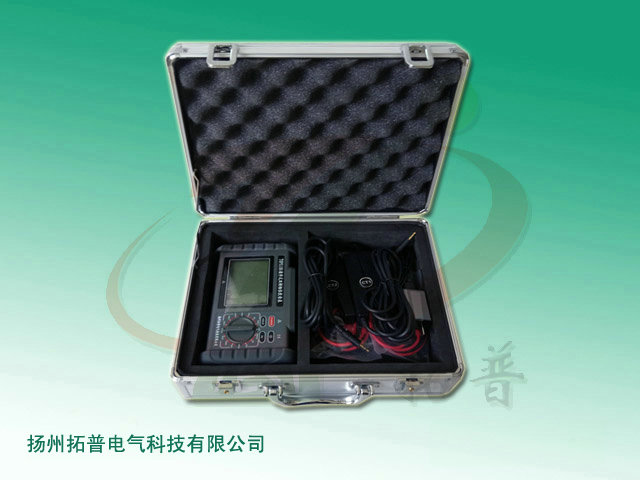

TP5100 數字式雙鉗相位伏安表是一款手持式、雙通道輸入的數字化、多功能測量儀器。該儀器應用微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，工頻頻率、相位關系等），判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，該設備采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。為用電檢查人員提供一種安全、準確、便捷的專業電力儀表。
該數字式雙鉗相位伏安表適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
功能特點
1、采用大屏幕高背光顯示，清析顯示儀器的工作狀態和測試參數，操作方便。
2、測量兩路電壓、電流、相位、測量電網頻率。
3、小電流5mA測量相位，適用于新裝用戶投運后無負荷時檢查接狀況，儀器測量精度高，測量范圍寬。
4、自動判別變壓器繞組、容性和感性負載。
技術參數
1、功 能：測量兩路交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。
2、電 源：內置大容量鋰電池供電3.7V
3、功 耗：開啟背光燈耗電50mA，充滿電池連續工作48小時以上
4、顯示模式：LCD顯示，71×52mm
5、電壓量程：AC 0.00V～600V 分辨率：AC 0.01V
6、電流量程：AC 0.0mA～20.0A 分辨率：AC 0.1mA
7、相位量程：0.0°～360.0° 分辨率：0.1°
8、頻率量程：45.00Hz～65.00Hz 分辨率：0.01Hz
9、檢測速率：約2秒/次
10、數據保持：測試中按HOLD鍵保持?jǐn)?shù)據，“DH”符號顯示
11、自動關機：開機約15分鐘后，儀表自動關機，以降低電池消耗
12、背光功能：適合昏暗場所及夜間使用
13、電壓檢測：四格電量顯示，剩余一格時要及時充電
14、測試線長度：1.5m
15、電流鉗線長：2m
16、工作溫濕度：-10℃～40℃；80%Rh以下
17、存放溫濕度：-10℃～60℃；70%Rh以下
18、輸入阻抗：測試電壓輸入阻抗為：1MΩ
19、耐 壓：儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
20、絕 緣：儀表線路與外殼之間≥100MΩ
21、結 構：外殼絕緣
22、適合安規：IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
友情提醒：購置智能電力測試儀器儀表要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
