- 消諧電阻器測試儀
){kind=small}
儀器概述
電壓互感器中性點用非線性電阻消諧阻尼器是安裝在6kV～35kV電壓互感器一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器其本質是一種高容量非線性電阻器，起阻尼與限流的作用，具有良好的限制電壓互感器鐵磁諧振的效果。如果6～35kV電網中性點不接地，母線上Y0接線的TV一次繞組，成為該電網對地wei一金屬性通道。安裝消諧器可消除PT飽和諧振和抑制涌流，能夠達到良好的抑制涌流和防止PT鐵磁諧振的目的，同時又不影響PT的正常運行。因此，消諧器在長期運行過程中會逐步老化影響正常動作，消諧器的正常工作與否，對電網的安全運行至關重要，因此定期或不定期對消諧器運行性能參數進行檢測十分必要。按照電力企業聯合會標準《T/CEC 187-2018電磁式電壓互感器用碳化硅消諧器技術規范》 ，應對其工頻電流1mA（峰值/√2）下電壓U1mA（峰值/√2）、電流10mA（峰值/√2）下電壓U10mA（峰值/√2）、直流電流1mA/10mA下的直流電壓、非線性系數α、限壓間隙工頻放電電壓等參數進行校驗。
由于消諧電阻器具有非線性，在測量時電壓和電流的波形會發生畸變，不再是傳統的正弦波信號，因此不能采用測量普通正弦波的方法進行測量，需要針對消諧器電壓、電流真有效值和峰值進行準確測量，通過對比電壓、電流的峰值/√2的數值來判斷發生諧振時電路中電壓、電流的畸變程度，以便準確分析消諧器電阻的非線性特性，對消諧器產品的合格性進行判定。

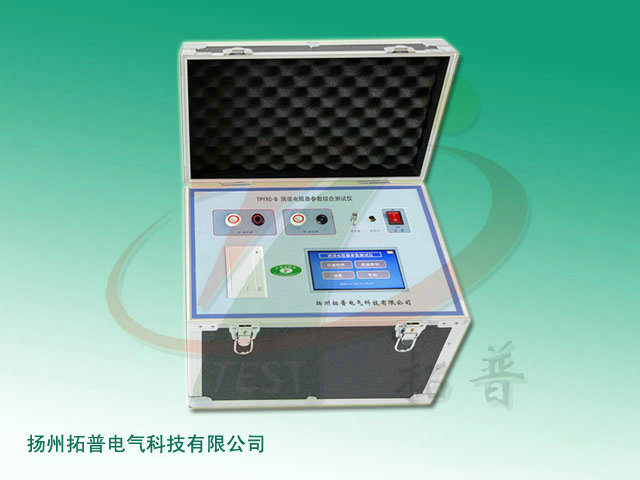

TPYXC-B 消諧電阻器參數綜合測試儀可滿足35kV以下電壓等級：a、并聯限壓間隙碳化硅消諧器；b、無并聯限壓間隙碳化硅消諧器的例行試驗和交接試驗性能參數檢測?？蓪?shí)現自動檢測消諧器在電流峰值為0.3mA、0.5mA、1mA、3mA、5mA、10mA時相對應的電壓有效值，并能自動繪制出消諧器伏安特性曲線圖；測量出直流電流1mA、3mA、5mA下的直流電壓，計算非線性系數α是否滿足標準規范和銘牌參數。
該消諧電阻器測試儀采用高能鋰電池供電，便于攜帶至現場使用，采用7寸高度亮彩色液晶屏，交流和直流測量及輸出方式一鍵切換，具有測量精度高、性能穩定等特點，可用于消諧器電氣性能參數檢測，儀器將交/直流高壓電源、測量和控制系統組成一體，全部元件濃縮在一個機箱內，具有體積小，重量輕等特點，是電力系統現場試驗必備的檢測儀器，可及早發現設備內部絕緣受潮及閥片老化等缺陷。
執行標準
GB/T 50064-2014《交流電氣裝置的過電壓保護和絕緣配合設計規范》
GB/T 20840.3 《互感器 第3部分：電磁式電壓互感器的補充技術要求》
DL/T 2045-2019《中性點不接地系統鐵磁諧振防治技術導則》
Q/GDW 415-2010《電磁式電壓互感器用非線性電阻型消諧器技術規范》
功能特點
1、儀器采用全自動化程控測試技術，可對消諧器及非線性電阻進行工頻伏安特性測試，測量精度高。
2、采用彩色觸摸式大屏幕圖形化操作界面，中文提示界面，觸摸式按鈕操作，一鍵完成測試，十分方便。
3、該儀器自帶打印機，能夠及時將試驗數據自動打印輸出。
4、本儀器可設定工頻電流，0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六檔常用電流指標，覆蓋全部常用消諧器的電流指標。
技術指標
1、適用范圍：6kV～35kV消諧電阻器電氣特性參數測試，試驗電壓峰值及有效值獨立測量，實時計算顯示出所施加的試驗電壓峰值與有效值之比（標準規范要求的±5%以?xún)?nèi)為有效測量數據）
2、交流輸出：0.3mA～0.5mA～1.0mA～3.0mA～5.0mA～10mA
3、直流輸出：1mA～3mA～5mA～10mA
采用負極性直流電壓輸出，計算非線性系數α，判斷是否在標準規定的范圍內
4、測量準確度：AC：±1% DC：±1%
5、工作電源：內置高能鋰電池供電，充電電源：AC220V±10%、50Hz
6、使用環境：戶內、戶外均可使用
7、環境溫濕度：-20℃～50℃、不大于80%RH
