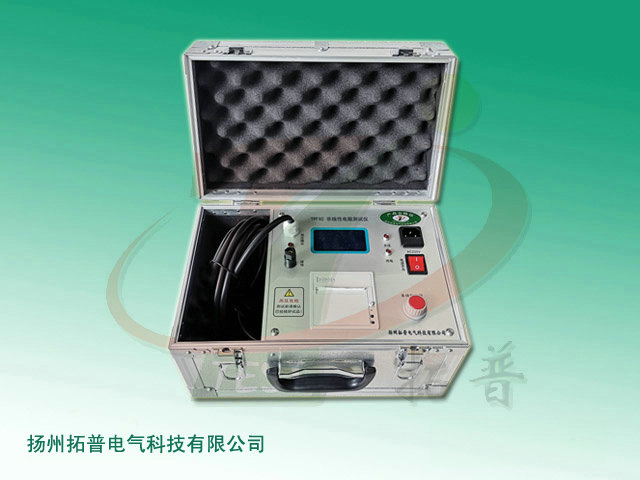

- 非線性電阻測試儀
){kind=small}
設備概述
TPFXC 非線性電阻測試儀主要設計用于檢測大中型發電機轉子保護用氧化鋅非線性電阻ZnO閥片的V-A特性，以及U10mA和0.5U10mA下的泄漏電流；也可用于測量電纜護層保護器、高鐵、地鐵、軌道交通等系統的直流4kV及以下，交流3kV及以下的無間隙氧化鋅避雷器U1mA和0.75U1mA下的泄漏電流；可及時發現設備內部絕緣受潮及閥片老化、接觸不良等缺陷。
本公司根據實地測量需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量，操作設置人性化，通過遙控器實現遠程遙控測量，并根據測量規程要求增加了自動測量環境溫度功能，帶有大容量存儲器，可存儲50組測試數據，掉電不丟失。配備高速熱敏打印機提高了測試結果打印速度。儀器自帶可充電電池?zé)o需市電或發電機，是電力系統現場檢驗常用的設備。
功能特點
1、溫度測量：自動感應環境溫度并記入測試結果。
2、遙控測試：通過遙控器實現遠程遙控測試，讓測試更加安全、方便、快捷。
3、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。
4、內部存儲：可存儲50組測試數據，掉電不丟失，并可隨時查看。
5、高速打?。鹤詭Ц咚贌崦舸蛴C(jī)，測試結果和曲線隨時打印。
6、伏安特性曲線：可測量保存并打印V-A伏安特性曲線。
7、自動放電：測試結束后自動對試品進行放電。
8、多種參數測量：可同時測量0.5U10mA和0.75U10mA的漏電流或0.5U1mA和0.75U1mA的漏電流。
9、輸出電流可調：1mA、2mA、10mA、20mA、30mA、40mA六擋位可調，可對閥片進行多片串聯或并聯測試（40ma可4組并聯）。
10、使用方便：中文菜單操作，測量數據顯示直觀，內置前換紙打印機，換紙方便，打印速度快。
11、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。
12、攜帶方便：高度、體積、重量僅為同類產品的30%～70%，攜帶方便。
13、功能齊全：可測量氧化鋅非線性電阻ZnO閥片的伏安特性曲線，還可用于測量電纜護層保護器、高鐵、地鐵、軌道交通等系統的低壓無間隙氧化鋅避雷器的泄漏電流。
技術參數
1、測量范圍：
（1）電壓：0.01～8.0kV（8000V）
（2）z大輸出電流：40000μA（40mA）
（3）輸出電流6檔可調：1mA （z大8kV）
2mA （z大8kV）
10mA（z大6kV）
20mA（z大3kV）
30mA（z大2kV）
40mA（z大1.6kV）
（4）極性：負電壓輸出
2、分辨率：
（1）電流：大于1000μA時為0.5μA
小于1000μA時為0.1μA
（2）電壓：0.01kV
3、內置電源充電時間：3～6小時
4、內置電源使用時間：約6小時
5、輸出z大功率：80W
6、遙控有效距離：50m
7、環境溫度：-10℃～50℃
8、相對濕度：25℃時≤85%
9、海拔高度：＜1000m
10、充電電壓：AC 100V～240V
11、電源頻率：50Hz±1Hz
