產品簡介
目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。
傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的安全工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。
我公司在上一代基于PT二次側注入信號法測試儀的基礎上，經過重新研發設計，開發出該電容電流測試儀。采用全新硬件結構和速度更快的ARM處理器及AD轉換器，內置全新的全數字變頻逆變電源，效率高、發熱量小、體積小、重量輕，更加便于攜帶和現場測試。在任何時刻（包括測量過程中）都可準確測量零序3U0電壓，從而便于用戶判斷系統工作狀態；并且在測試過程中，如果零序3U0電壓過高可自動停止測量過程。

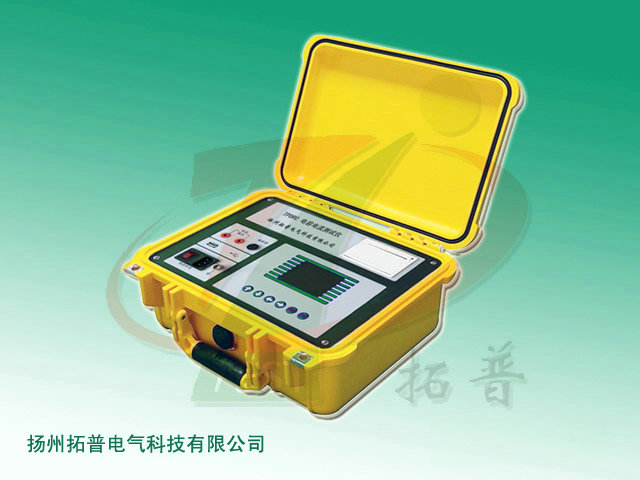

TPDRC 電容電流測試儀采用工業彩色液晶屏（強光下可讀）、中文菜單、人機交互更加友好，并且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。
功能特點
1、該儀器測量范圍更寬，測試速度更快。
2、支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。
3、采用工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。
4、人機交互界面更加友好：
（1）對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。
（2）測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。
（3）選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。
（4）屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。
5、實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。
6、具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V、50Hz電壓而不損壞。
7、內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。
8、具備輸出短路保護功能。
9、具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。
10、測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
11、具有熱敏打印機打印功能，快速、無聲。
12、儀器體積小、重量輕，方便攜帶使用。
技術指標
1、電容電流測量
（1）測量范圍：0.3μF～200μF 1A～400A
（2）準 確 度：±（讀數×5%+2字）
（3）分 辨 率：0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1） ≥1000（1）
（4）電壓等級：0.1kV～99.9kV連續可調
2、零序3U0電壓測量
（1）測量范圍：1V～100V AC 50Hz
（2）準 確 度：±（讀數×1%+10字）
（3）分 辨 率：1～9.999（0.001） 10～99.99（0.01）
3、工作電源：AC100-240V AC 0.8A，50/60Hz
4、使用溫度：-10℃～50℃
5、相對濕度：＜90%，不結露
