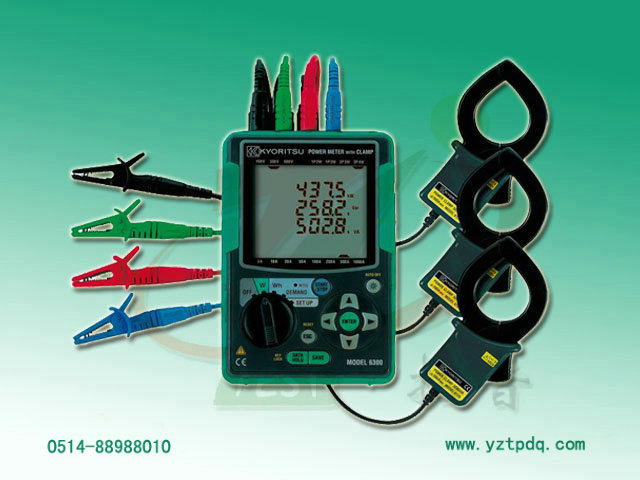

- 電能質量分析儀
){kind=small}
名稱：電能質量分析儀
型 號：6300
6300 電能質量分析儀適用于單相2線式（3回路），單相3線式，三相3線式，三相4線式系統。具有多種測試功能：電壓、電流、頻率、時間、有功功率、無功功率、有功電能、無功電能、功率因數等。USB接線可連接PC，傳送數據。
詳細介紹
功能簡介
6300 電能質量分析儀適用于單相2線式（3回路），單相3線式，三相3線式，三相4線式系統。具有多種測試功能：電壓、電流、頻率、時間、有功功率、無功功率、有功電能、無功電能、功率因數等。USB接線可連接PC，傳送數據。
技術指標
6300 電能質量分析儀適用于單相2線式（3回路），單相3線式，三相3線式，三相4線式系統。具有多種測試功能：電壓、電流、頻率、時間、有功功率、無功功率、有功電能、無功電能、功率因數等。USB接線可連接PC，傳送數據。
技術指標
|
接線方式
|
單相2線(3回路)、單相3線、三相3線、 三相4線
|
|
測試功能
|
電壓, 電流, 頻率,有功功率, 無功功率, 視在功率,
有功電能, 無功電能, 視在電能,功率因數,中性線電流 |
|
電壓量程
|
150/300/600.0V AC
|
|
電壓準確度
|
±0.3%rdg±0.2%fs(45~65Hz)
|
|
電流量程
|
50/100/200/500 A AC （鉗形傳感器M8125）
|
|
電流準確度
|
±0.3%rdg±0.2%fs +鉗形傳感器準確度(45~65Hz)
|
|
振幅
|
電壓：2.5，電流：3.0（不大于90%fs）
|
|
頻率
|
40~70
|
|
頻率準確度
|
±3rdg
|
|
有效功率準確度
|
±0.5%rdg±0.2%fs +鉗形傳感器準確度(45~65Hz)
|
|
標準條件
|
PF=1 正弦波 23℃±5℃
|
|
功率因數影響
|
有效功率：±1.0% rdg cos =±0.5(PF=1)
|
|
有效輸入范圍
|
V和A的額定范圍的10~110%
|
|
顯示范圍
|
電壓：5~120%，電流：1~120%
|
|
時間記錄間隔
|
1/2/5/10/15/30 秒, 1/2/5/10/15/30/60 分鐘
|
|
顯示更新時間
|
1秒
|
|
儲存溫濕度范圍
|
0～+50℃, 低于85%RH (無結露)
|
|
操作溫濕度范圍
|
-20～+60℃, 低于85%RH (無結露)
|
|
過載保護
|
電壓：720V AC rms，電流：600A AC rms(鉗形傳感器M8125)
|
|
PC連接
|
USB
|
|
CF卡連接
|
標準型CF卡32/64/128MB
|
|
安全規格
|
IEC61010-1:2001 CAT.Ⅲ 600V 污染度2
(IEC61326 (2001)CLASS A) |
|
電源
|
AC100V~240V,電池 LR6 x 6
|
|
電池消耗
|
10VA (MAX)
|
|
外形尺寸
|
175(L)x 120(W) x 65(D) mm
|
|
重量
|
約800g（含電池）
|
|
附件
|
測試線(4根), 電源線, PC軟件, USB 線, 使用說明書,便攜箱,電池LR6 x 6
|
|
可選件
|
8124 8126 8127（鉗形傳感器），8306（CF卡64MB），
8307（CF卡128MB），8308（CF卡讀卡機）， 9132（磁鐵外箱） |
