產品簡介
隨著科學技術的不斷發展，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為發展主流。

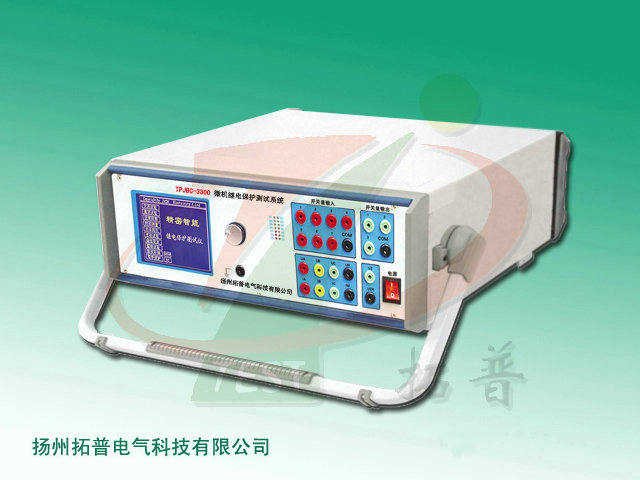

TPJBC-3300 微機繼電保護測試儀是在廣泛聽取電力系統用戶意見，充分運用現代微電子技術和電力電子技術而實現的一種小型化微機繼電保護測試儀，它采用DSP和開關放大器技術，單機獨立運行功能強大，再配以PC軟件，使其能聯接電腦運行，而其體積和重量只有傳統測試儀的一半。
主要特點
1、智能型主機，主機采用DSP芯片控制，16位DAC輸出，對基波可產生每周2000點的高密度正弦波。改善了波形質量，提高了測試儀的精度。
2、單機獨立運行，裝置由旋轉鼠標通過大屏幕液晶顯示屏幕進行操作，全套中文顯示，可對現場繼電器，保護及安全自動裝置進行檢定，并可模擬大型復雜的瞬時性、永久性、轉換性故障進行整組試驗。
3、聯接電腦運行，通過WindowsXP平臺上的全套中文操作軟件，可進行大型復雜及自動化程度更高的校準工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，連機打印報告等。
4、液晶顯示采用320×240點陣圖形模塊，操作界面均中文顯示，顯示直觀清晰。
5、“傻瓜式”操作，采用“光電旋轉鼠標”控制器，免去復雜的鍵盤操作,不需要計算機知識都可操作,簡便易學。
6、整機采用開關電源及開關放大器技術，體積小，重量輕。
7、模塊化設計，所有插件之間獨立，只需要換插件即可實現硬件的維護和升級。
8、供電電壓下降到120V時，仍保證裝置正常工作。
9、用戶可通過軟件對測試儀精度進行校準。
10、功放采用硬件保護方式，保證裝置的可靠性。
11、可對Comtrade格式的故障錄波數據進行回放。
12、按標準設計有電源功率因數校正電路，使裝置效率高達95%以上。
主要指標
1、電流源
交流幅值：0～40A/相 0～120A/三相并聯
直流幅值：0～30A/相 0～90A/三相并聯
功率： 400VA/相
幅值精度：≤0.2%， 響應時間<160μS， 分辨率：交流1mA, 直流2mA
2、電壓源
交流幅值：0～125V/相
直流幅值：0～220V/相
輔助電源：VZ：3VO 0～125VAC或0～220VDC 功率≥130W
大功率：50VA/相 精度：≤0.2% 響應時間<120μ S
分辨率： 交流2.5mV 直流：3.5mV
3、頻率：范圍 0～1000Hz 分辨率：0.001Hz（工頻） 0.1Hz（1KHz)
4、相位：范圍 0～360度 分辨率：0.1度 精度：0.1度
5、時間范圍：0～9999.999S ±1.0ms
6、開關量輸入：7對 空接點/10～250VDC帶電位接點
7、開關量輸出：3對 空接點（容量：250VAC，2A）
8、供電電壓：120V～250VAC 50/60Hz
9、機箱尺寸：450mm×150mm×370mm
10、重量：11Kg
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
