產品簡介

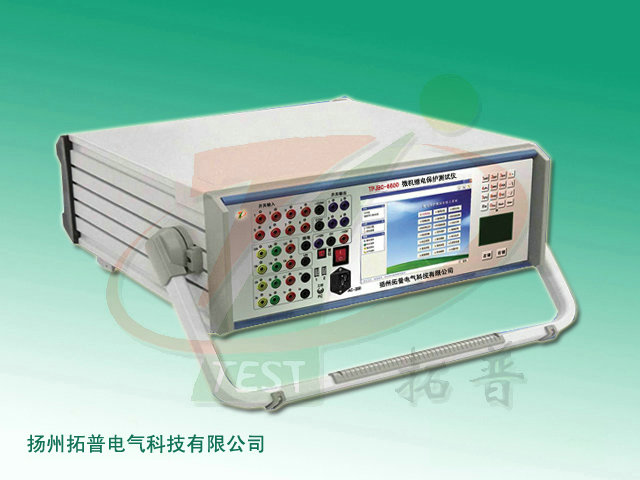

TPJBC-6600 微機繼電保護測試系統充分運用現代微電子技術和電力電子技術而實現的一種微機繼電保護測試儀，它采用DSP和開關放大器技術，單機獨立運行功能強大，再配以PC軟件，使其能聯接電腦運行，功能上把電流輸出擴展到六相，而其體積和重量只有傳統儀器的一半。
隨著科學技術的不斷發展，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為發展主流。
主要特點
1、既可對傳統的繼電器及保護裝置進行試驗，也可對現代微機保護進行試驗，試驗更加方便。
2、具有標準的六相電流，六相電壓同時輸出，電流30A/相，電壓125V/相。六相電流并聯可達180A。
3、符合DL/T624《繼電保護微機型試驗裝置技術條件》的標準。
4、單機獨立運行，內置高性能工控機，運行Windows XP操作系統。
5、采用不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸，分辨率為800×600的TFT真彩顯示屏，使得單機整體操作方便自如，經久耐用。
6、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，改善了波形的質量，提高了測試儀的精度。
7、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8、該六相微機繼電保護測試儀采用USB接口直接和PC機通訊，方便使用。
9、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10、配有獨立直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而提高了精度的穩定性。
主要指標
1、交流電流源：
幅值范圍：6×（0～30A） 精度：0.5%
六相電流并聯輸出z大值：180A
相電流長期允許工作值：10A
功 率：300VA/相
六相并聯z大功率：900VA
六相并聯z大輸出時允許工作時間：10s
頻率范圍：0～1000Hz 精度：0.001Hz
諧波次數：2～20次 相位：0～360° 精度：0.1°
2、直流電流源：
幅值：20A/相 功率：300VA/相 精度：0.5%
3、交流電壓源：
幅值范圍 ：6×（0～125V） 精度：0.5%
線電壓范圍：0～250V
相電壓/線電壓輸出功率：70VA/100VA
頻率范圍：0～1000Hz 精度：0.001Hz
諧波次數：2～20次
4、直流電壓源：
相電壓輸出幅值：0～±150V 精度：0.5%
線電壓輸出幅值：0～±300V
相電壓/線電壓輸出功率：90VA/180VA
5、開關量端子：
開關量輸入端子：8對
空 接 點：1～20mA，110V裝置內部有源
電位翻轉：0～6VDC為低電平
15～250VDC為高電平
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A
6、時間測量范圍：
范圍：1ms～9999s 測量精度：1ms
7、體積重量：
體積 470（mm）×405（mm）×185（mm） 約20kg
8、電源：
AC220V±10%、50Hz、10A
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
